Как и с каким оборудованием применяется автоматика Grundfos?

Содержание

  1. Автоматика для насосов
    1. Автоматика для насосов Grundfos
  2. Шкафы управления
    1. Grundfos Cu301
    2. Автоматика для систем отопления
    3. Какой тип автоматики выбрать для насоса? (видео)

Концерн Grundfos – один из крупнейших производителей в мире насосной техники. Заводы и дочерние представительства концерна находятся более чем в 40 странах мира. Россия и Финляндия, Дания и Китай, США, Италия и Швейцария производят насосные системы и комплектующие для самых разнообразных нужд и задач: для колодцев и скважин, систем ГВС и канализаций.

Насосное оборудование и комплектующие, механическое и электронное оборудование Grundfos известно на территории бывшего СНГ с 60-х годов прошлого века. Системы ирригации и отопления, дренажные и канализационные, самовсасывающие системы и промышленные, насосы для повышения давления в трубах – и это далеко не весь список того, что производит концерн Grundfos Group.

1 Автоматика для насосов

Устройства для управления и регуляции насосов бывают двух типов:

  • механические;
  • электронные.

Установленные в механических системах реле давления и обязательный гидроаккумулятор обеспечивают работу насоса. Но, механическая система при длительном водозаборе постоянно подвергается перепадам давления, что плохо сказывается на технике при использовании проточных водонагревателей. Кроме того, гидропневматические системы требуют постоянной настройки автоматики. Зато такие устройства достаточно просты в использовании, достаточно надежны и дешевы.

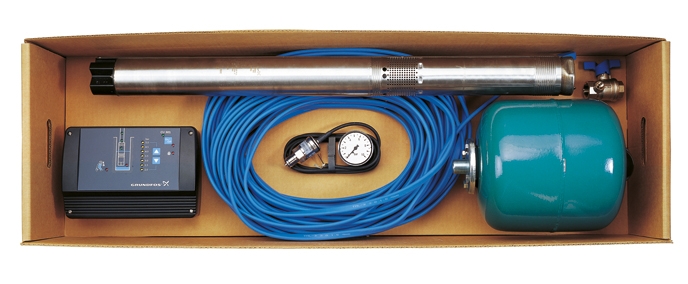

Комплект для автоматического водоснабжения с автоматикой Грундфос

Комплект для автоматического водоснабжения с автоматикой Грундфос

Гидроконтроллеры, которые установлены в электронных блоках сами отслеживают движение воды в системе насоса через проточные датчики. Это позволяет убрать из электронной схемы аппарата гидроаккумулятор. Кроме того, с помощью гидроконтроллера можно в разы увеличить напор воды, чего нельзя было сделать в устройствах с установленными реле давления.
к меню ↑

1.1 Автоматика для насосов Grundfos

Модельный ряд автоматики Grundfos (Грундфос/Грюндфос) представлен несколькими устройствами:

  • устройствами автоматической регулировки;
  • шкафами управления;
  • устройствами комплексной защиты.

Например, аппараты для автоматического регулирования  давления (PM1 и РМ2), могут выпускаться в нескольких модификациях. Устройство  РМ1 – модель системы для регуляции давления в базовой комплектации, которая автоматически запускается при заданном давлении до 2 бар. В модели встроена система защиты от сухого хода. Кстати, расшифровывается РМ как Pressure Manager.

Модель Grundfos pm2 – обеспечивает возможность настройки аппарата регуляции давления  под различные типы водоснабжающих систем в диапазонах 1,5-5 бар. Блок автоматики Grundfos pm2 оснащен:

  • удобным и понятным интерфейсом;
  • системой выбора диапазонов напряжения;
  • выпускным патрубком (вращающимся);
  • защитными и адаптационными функциями (в том числе от сухого хода);
  • встроенным гидробаком;
  • индикаторами рабочих и аварийных состояний.
    Схема и габариты блока автоматики Grundfos pm2

    Схема и габариты блока автоматики Grundfos pm2

Кроме того, система регуляции давления Grundfos pm 2 может работать от генераторов на бензиновом ходу.
к меню ↑

2 Шкафы управления

Ставятся для контроля за группами насосов, работающих в отопительных комплексах и сложных системах водоснабжения. Контроллер для насоса, который в чертежах будет обозначаться, как модуль разных серий (cu 100, cu212, cu 300, cu 301, cu 352).

У каждой серии есть стандартные и расширенные функции.   Более поздние модели укомплектованы графическими дисплеями, с меню на нужном языке и подсказками, журналами аварий и списками программируемых опций.

Например, шкафы управления модели Cu 100 в пластиковом корпусе, который обеспечивает уровень защиты IP 54, подходит для однофазных (до 9 А) и трехфазных (до 5 А)насосов. Cu 100 для трехфазного двигателя по умолчанию укомплектованы поплавковым выключателем.

Электронное оборудование Grundfos Cu 212 оснащено индикаторами уровня жидкости и может работать с двумя насосами попеременно. Аварийная система оповещения срабатывает в виде звукового сигнала. Работать устройство может в автоматическом и ручном режиме.
к меню ↑

2.1 Grundfos Cu301

Устройство обеспечивает полный контроль и управление всей системой насосов. Дает возможность управлять устройствами дистанционно при помощи пульта и следить за возможными аварийными ситуациями, которые могут возникать вследствие перегрева или перенапряжения. Эта система спроектирована для насосного оборудования скважин.

Автоматика Grundfos Cu301 в системе водоснабжения

Автоматика Grundfos Cu301 в системе водоснабжения

Устройства комплексной защиты предназначены для контроля за перепадами напряжения, отслеживания перегрузок и перегревов. Блок автоматики рассчитан на два варианта насосов (одно и трехфазных) с  диапазоном напряжения в 3-120 А (если подключен внешний трансформатор). Устройства могут работать без сбоев в температурах от -20до +40°C.
к меню ↑

2.2 Автоматика для систем отопления

Alpha 2 grundfos специально разработаны для использования в системах горячего водоснабжения и отопления. Корпуса насосов сделаны из нержавейки и снабжены фронтальными панелями управления.

Работают в режиме «auto», чтобы самостоятельно регулировать уровень производительности в зависимости от нужд потребления в разное время суток.
к меню ↑

2.3 Какой тип автоматики выбрать для насоса? (видео)
