Обязательное условие комфорта в частном доме – наличие воды. Во многих домах, особенно загородных, нет возможности подключиться к централизованному водоснабжению. Но каждый хозяин хочет, чтобы дом был уютным и удобным. Поэтому  владельцы частных домов сами обустраивают насосную станцию, устанавливают погружные или глубинные насосы. Установка подает в жилище воду и сама может поддерживать требуемое давление в водопроводной системе во время работы.

Важный элемент такой системы водоснабжения – реле перепада давления воды.

1 Конструкция

Для насосной станции или электронасоса, где бы они не применялись, в частном доме или квартире, требуется для эффективной работы  датчик давления воды. Он регулирует включение и выключение насоса. Прежде чем приобрести электронасос с датчиком реле давления, следует правильно определить диапазон, в котором помпа будет работать правильно. Если диапазон выбран неправильно, то реле будет срабатывать часто, при большем диапазоне, потому что помпа будет чрезмерно реагировать на перепады. Если выбрать диапазон в меньшую сторону, помпа будет часто включаться и быстро выйдет из строя.

Устройство пневматического датчика давления

Устройство пневматического датчика давления

Правильно выставленные границы максимального и минимального давления воды для насоса, позволяют устройству не перегреваться, делать перерывы в работе, и следовательно, продлевают срок службы.
к меню ↑

1.1 Что собой представляет реле?

Для управления насосом, его автоматического включения и выключения, используется реле давления воды. Это устройство, замыкающее контакты, если давление в водопроводе падает ниже заданной наименьшей границы, а в случае превышения максимального порога – контакты размыкает.

Датчик давления для насоса имеет вид герметичного блока, который подключается к водопроводу при помощи патрубка с малым сечением. Прибор состоит из мембраны, которая реагирует на давление воды, а также пружин, которые определяют момент срабатывания реле. Границы срабатывания устанавливаются при помощи гаек, которыми затягивают или ослабляют пружины.

Реле давления воды обычно состоит из двух регулировочных пружин с разным диаметром. Для управления уровнем давления служит пружина большего диаметра. Пружина с малым диаметром предназначается для регулирования разности давлений.

Если давление воды начинает расти, повышается, мембрана перемещается, преодолевая сопротивление пружины, размыкает контакты. При этом насос выключается. Для включения насоса мембрана должна переместиться в обратную сторону и замкнуть контакты. Это происходит, когда давление начинает падать.

Обычно границы срабатывания датчиков разных моделей варьируются от 1 до 7 бар. Завод -производитель устанавливает границы 1,5 – 3 бар.
к меню ↑

1.2 Особенности применения

Чтобы обеспечить частные дома водой, зачастую используют насосные станции. По управлению станции бывают таких видов:

  • ручная;
  • полуавтоматическая;
  • автоматическая.
    Особенности реле давления насосной станции

    Особенности реле давления насосной станции

Ручная и полуавтоматическая станция не нуждаются в датчике давления, или же применяется механическое устройство – поплавок.

В автоматических станциях обязательна деталь, которая следит за давлением воды.

Благодаря этому автоматическая станция имеет такие преимущества:

  • наблюдается постоянный напор жидкости;
  • отпадает необходимость самостоятельно включать и выключать помпу;
  • исключена аварийная работа вхолостую;
  • исключаются гидроудары.

к меню ↑

1.3 Подключение датчиков

Рекомендуется устанавливать устройство поблизости гидроаккумулятора. Здесь менее чувствительны скачки потока воды и турбулентность, когда включают систему. Помимо этого, некоторые приборы требуется использовать только лишь в помещении.

Подключение механизма происходит при помощи специального разветвителя. Этот штуцер служит для соединения между собой трубопроводов, которые идут от помпы к гидроаккумулятору и к потребителю. Дополнительно в нем предусматриваются два вывода с меньшим диаметром, чтобы подключить датчик и манометр.

Сперва оценивают гнездо для подключения устройства, его положение. Если креплению мешают трубы, используют удлинитель. При подключении уплотняют резьбовое соединение льном или ФУМ-лентой.

Циркуляционный насос также может иметь гнезда для подключения устройства. Поэтому некоторые их модели можно установить непосредственно на помпу. Если механизм с влагозащитным корпусом, его можно установить на глубинный водяной насос для скважин.

Схема подключения реле давления к глубинному насосу

Схема подключения реле давления к глубинному насосу

Механизм  должен подключаться к насосу и электросети согласно схеме, приведенной в инструкции по регулировке и эксплуатации устройства. На клеммах его также имеются надписи, которые облегчают подсоединение.

При подключении учитывают также мощность помпы. Заземляют устройство с помощью специальных клемм.
к меню ↑

1.4 Регулировка реле давления (видео)


к меню ↑

2 Марки датчиков давления

Рассмотрим некоторые модели и марки.
к меню ↑

2.1 Д 210 11

Датчики реле давления Д 210 11 используют при автоматическом контроле, управлении и регулировании давления жидкости, пара и газа, применяются в холодильниках и других установках.
к меню ↑

2.2 ДРД

Датчики реле давления ДРД контролируют, управляют, регулируют избыточный напор и вакуумметрическое давлениев газогорелочных устройствах, бытовых отопительных установках и технических трубопроводах. Датчики реле давления ДРД требуются в управлении природным, сжиженным газом, воздухом и другой газообразной неагрессивной средой.

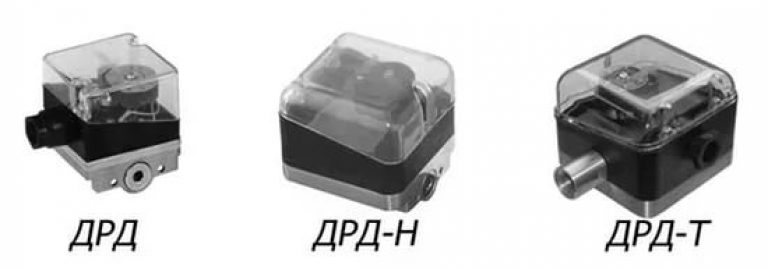

Виды датчиков реле давления серии ДРД

Виды датчиков реле давления серии ДРД


к меню ↑

2.3 ДД 1,6

Датчики реле давления ДД 1,6 нужен при контроле избыточного давления.
к меню ↑

2.4 ДЕМ 202 1 02 1

Датчики реле разности давления устанавливают в разных системах для сигнализации и регулирования разности давления жидкой и газообразной среды. Используют датчики реле разности давления на теплоэнергетических устройствах, котельных и др.
к меню ↑

2.5 ДН 6, ДН 40

Наиболее популярны среди датчиков реле напора – ДН 40, ДН 6 датчик реле напора.
к меню ↑

3 Другие виды датчиков

Разных видов имеется множество. Например, существуют такие, как:

  • индуктивный;
  • оптический;
  • емкостный;
  • давления;
  • концевые выключатели;
  • дифференциальный.

Рассмотрим примеры применения.
к меню ↑

3.1 Для измерения уровня

Для того, чтобы иметь информацию об уровне жидкости в емкости, используют датчики уровня. Существует множество моделей подобных устройств. Это объясняется тем, что разные жидкости, подвергающиеся контролю, различных свойств, и для их измерения используют принципы действия, которые основываются на разных физических методах.

Наиболее распространены такие виды реле уровня воды:

  • поплавковые;
  • гидростатические;
  • буйковые;
  • емкостные;
  • пьезометрические.
    Гидростатические уровнемеры

    Гидростатические уровнемеры

Датчик уровня воды поплавковый, к примеру, измеряет перемещение поплавка, плавающего на поверхности жидкости, отслеживающего и передающего информацию, соответствующую  уровню жидкости. Датчики реле уровня поплавковые не подходят для измерения вязких жидкостей, потому как поплавок залипает в вязкой среде, например, мазуте, дизельном топливе, жидких смолах.

Чаще поплавковые уровнемеры используют как реле контроля уровня в больших открытых резервуарах, или в закрытых, но с невысоким давлением.

Также широкое применение нашли дренажные насосы со встроенными датчиками уровня.

Реле уровня воды имеется также в стиральных машинах, называется он прессостатом.

Популярен датчик реле уровня РОС – 301 м – 01, он, как и РОС 301, предназначается для автоматизации технологических работ, которые связаны с регулированием уровня электропроводной жидкости. Данная марка аналогична таким приборам, как САУ – М6, РО – 001, ЭРСУ и т. п. Благодаря регулятору чувствительности, такое устройство работает с различными жидкостями: водой, молоком, пищевой жидкостью, дистиллированной водой, щелочными и слабокислыми растворами.
к меню ↑

3.2 Реле протока

Следующий механизм, который иногда устанавливается в водопроводную систему для автоматизации работ, — реле протока воды.

Использование датчика протока воды для насоса защищает циркуляционный насос от «сухого хода». Если вода в колодце, скважине или другой емкости отсутствует или уровень ее стал слишком низким, потока воды не будет, датчик потока реле не включит помпу. Так, благодаря датчику реле потока жидкости, насос защищен от перегрева и поломки из-за работы вхолостую.
к меню ↑

3.3 Датчик влажности

Это простое устройство можно изготовить самостоятельно. Реле с датчиком влажности используют для воды или других жидкостей, в разных помещениях или емкостях. Он служит для фиксации предполагаемого затопления погреба или подвала талой водой или же под мойкой на кухне.
к меню ↑

3.4 Реле тяги

Датчики реле тяги ДТ – 2,5, ДТ – 40 используются в автоматическом контроле, управлении и регулировании вакуумметрического давления.
к меню ↑

3.5 Реле температуры

Датчик температуры, например, ТАМ 103, регулирует температуру контролируемой среды посредством замыкания и размыкания электроцепи в разных холодильных установках, а также тепловозов.

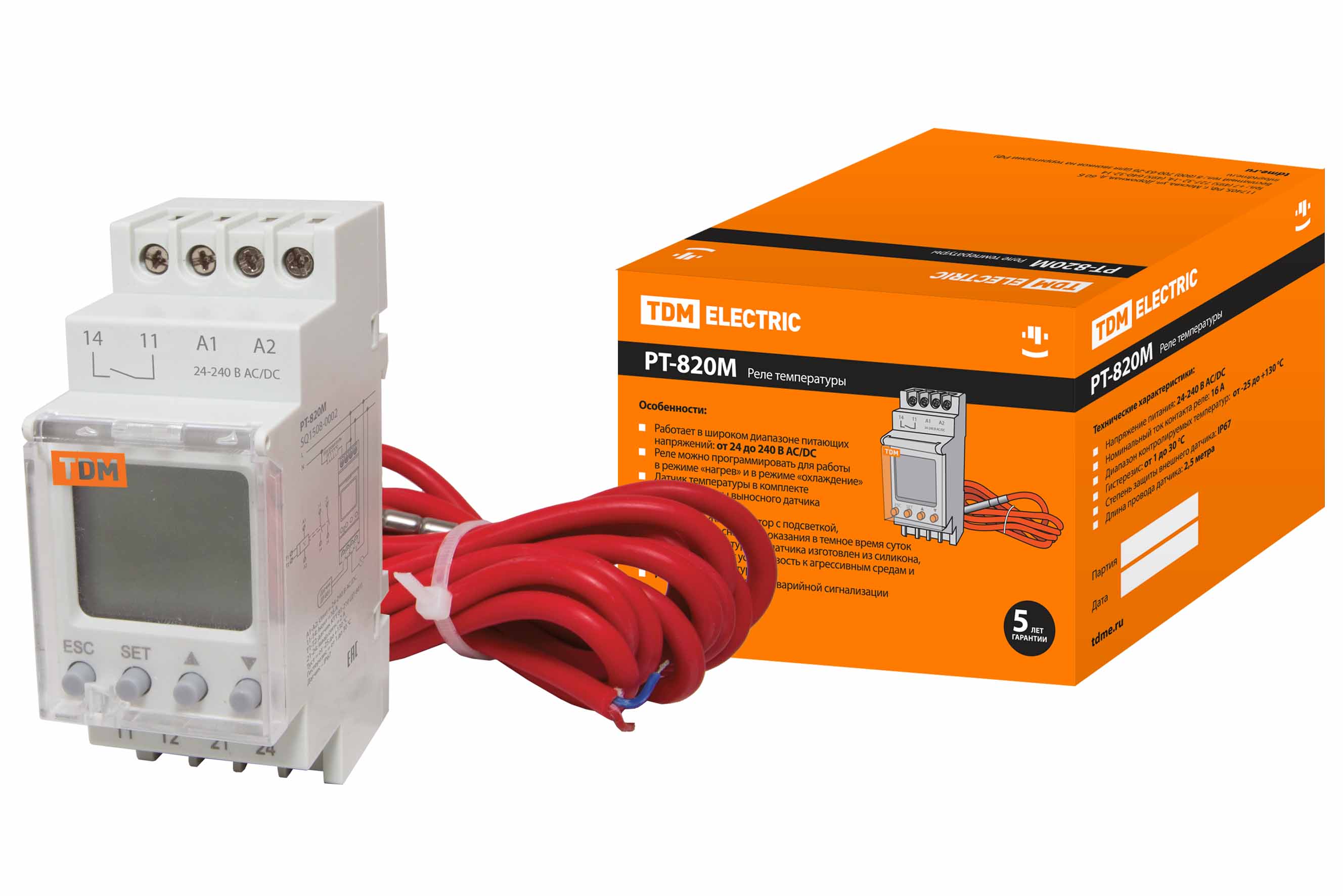

Реле температуры РТ-820M

Реле температуры РТ-820M

Также эти модели используют в автомобилях. Подключение вентилятора охлаждения в машине выполняют, как один из способов, через реле температуры охлаждающей среды.
к меню ↑

3.6 Реле освещенности

Реле освещенности используют для управления осветительными устройствами при сумеречном освещении. TW 1 с датчиком 1 диап срабатывает, когда наступает установленный порог освещенности, включает и выключает освещение.
к меню ↑

3.7 Датчик движения

Датчики движения с реле – основные элементы в системах охранной сигнализации. Они фиксируют наименьшее перемещение объекта, который окажется в контролируемой аппаратом зоне, срабатывают и активируют сигнал тревоги.
