Особенности применения обратного клапана для вакуумных насосов

Содержание

  1. Принцип действия обратного клапана
    1. Разновидности устройств
  2. Характеристики обратного клапана
    1. Конструкция обратного клапана
    2. Установка обратного клапана для вакуумного насоса
    3. Замена аппарата
    4. Примерная стоимость
    5. Как сделать обратный клапан своими руками? (видео)

Производители выпускают множество вакуумных насосов и установок, которые используются в бытовых целях, а так же применяются на крупных промышленных предприятиях. Вакуумные насосы имеют различную направленностью и спецификой работы и высокой производительностью.

Трудно представить вакуумные установки без применения гидроаккумулятора и автоматики. Помимо всего этого важным элементом системы водоснабжения является обратный клапан. Благодаря этому устройству исключается возможность обратного движения воды по трубопроводу, в случае сброса в системе.

1 Принцип действия обратного клапана

Обратный клапан вакуумного насоса предназначен для защиты водопроводной системы насосной установки от непредвиденного изменения в ней давления воды или резкого изменения течения в трубах и его параметров. При остановке насосного агрегата или протечки жидкости в колодец может случиться раскручивание рабочего колеса в обратную сторону. В следствии таких нештатных ситуаций может выйти из строя насосный агрегат.

Внешний вид и конструкция обратного клапана

Внешний вид и конструкция обратного клапана

Принцип действия обратного клапана заключается в следующем. Во время вакуумного насоса создается нагнетание воды и она движется по трубам под действием давления и поджимается пружина в клапане. В этот момент запорный механизм находится на краю клапана. При исчезновении водяного давления на пружину после отключения насоса, на место возвращается запорный механизм. В результате таких действий происходит закрытие клапана.

С помощью такого простого устройства за короткое время можно отсечь воду в трубопроводах.

Так же при помощи клапана есть возможность устанавливать различное давление на разных участках трубопровода. При использовании обратных клапанов на ответственных линиях, предпочтительно монтировать эти устройства на определенном расстоянии друг от друга. Это позволяет отсечь поврежденный участок трубопровода с минимальными потерями в автоматическом режиме.

Стоит знать, что большинство вакуумных устройств, применяемых в быту, изначально уже оборудованы обратными клапанами. Это позволяет обойтись от их дополнительно покупки.

Внутренний механизм обратного клапана, предотвращающий обратное течение воды, не дает возникнуть гидравлическим ударам, которые могут разрушать сантехнику и трубопровод. Пружинный затвор герметичного типа увеличивает надежность работы системы вакуумного насоса.

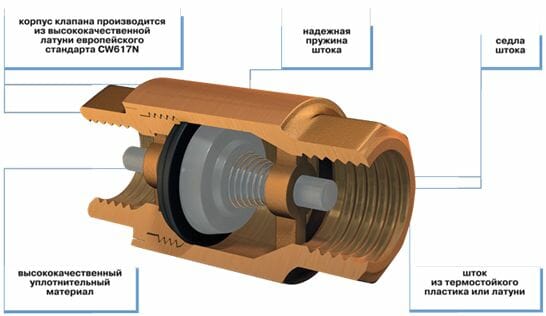

Устройство обратного клапанаф

Устройство обратного клапанаф

Водяной проход в клапанах, применяемых в быту, может меняться в границах 15-50 мм.

При использовании таких устройств для вакуумных насосов можно рассчитывать на:

  • достаточный водяной проход;
  • малый шумовой порог во время работы;
  • во время работы гарантируется высокая степень надежности.

к меню ↑

1.1 Разновидности устройств

В настоящее время все обратные клапаны можно разделить на некие категории, которые активно используются. Особенных различий в их принципе действия и работоспособности нет. Отличия можно наблюдать в конструктивном исполнении. К категориям клапанов относятся следующие виды:

  1. Межфланцевые. Принцип их действия основан на поворачивании специальных пружинных дисков. Поворачивание диска происходит во время поджима пружины, которая деформируется при возникновении давления воды. Различают два типа дисков — створчатые и цельные. Створчатые диску применяются в клапанах, предназначенных для ответственных участков трубопроводной цепи, на которых часто происходят гидроудары. Плюсом таких устройств является легкость монтажа и замены.
  2. Клапаны, имеющие зонтик. Конструкция этих устройств предусматривает наличие специальных лепестков, которые открываются при появлении давления воды в трубопроводе. К минусам такой конструкции можно отнести громкое стучание зонтиков об корпус во время закрытия устройства. Возможно более тихое и плавное закрытие механизма, которое присуще дорогостоящим моделям. Такие модели чаще всего применяются на насосах высокой мощности и промышленных предприятиях.
  3. Шаровые клапаны основаны на механизме шарика, расположенного на пружине, который запирает трубу. Принцип его действия заключается в сжатии пружины самим шариком во время возникновения давления воды и при этом клапан открывается. В закрытом виде шарик обеспечивает полное закрытие входного отверстия в устройстве.
  4. Обратный клапан подъемного типа. Применение силы притяжения во время работы устройства, обуславливает его горизонтальную установку. Принцип действия этой системы можно описать следующим образом. При возникновении давления воды в трубопроводе происходит выдавливание подъемного зонтика, вследствие чего он расправляется. При снижении или исчезновении давления воды в трубопроводе все происходит в обратном порядке, на что влияет вес зонтика и сила пружины.

Межфланцевый обратный клапан

Межфланцевый обратный клапан


к меню ↑

2 Характеристики обратного клапана

В качестве материала для обратного клапана для вакуумного насоса используется латунь. Из этого метала штампуются детали корпуса. Данный материал является сплавом, который отлично переносит различные агрессивные вещества, к которым можно отнести:

  • марганец;
  • сера;
  • соли минеральные;
  • кислород;
  • соединения железа;
  • органические вещества.

Агрессивные вещества могут находиться в жидкости в различном виде, а могут и раствориться вовсе. Покрытие клапана снаружи в такой среде называется гальваническим. Клапаны которые качают воду снабжены золотником, выполненного из меди и цинка. Бывает, что применяют полимер высокой прочности. Материалом для запорной прокладки служит резина или силикон. Для изготовления пружины применяют высокопрочную сталь.
к меню ↑

2.1 Конструкция обратного клапана

Обратный клапан, как и все устройства, имеет некоторые элементы строения, к которым можно отнести:

  • корпус в виде остова;
  • рабочий орган;
  • действующий запорный орган.

Обратный клапан подъемного типа

Обратный клапан подъемного типа

В состав корпуса установлена камера с золотником, а так же соединения в виде муфт, у которых на входе и выходе нарезана резьба. В роли рабочего органа выступает штоковый золотник, прокладка, которая располагается между дисками и две тарелки для золотника. Действующим элементом выступает пружина, которая находится в районе тарелок клапана и седла. Роль пружины в этом механизме очень простая — быть элементом ограничения в корпусе.

Клапаны могут иметь вид муфты с пружиной. Как говорилось ранее, на корпус, который разбирается, нанесена резьба. Отзывы покупателей подтверждают наличие герметичной прокладки для уплотнения. Эта прокладка может быть размещена внутри затворными элементами.

В некоторых моделях устанавливаются зонтики из латуни. Покупатели утверждают, что у этих клапанов достаточно неплохая способность пропускать воду. Так же стоит отметить, что такая черта клапанов высоко ценится среди потребителей. Это связано с тем, что при монтаже таких устройств уменьшается количество соединений, у арматуры уменьшается сопротивление гидравлике, а так же увеличивается надежность и эффективность системы, тем самым делая процесс установки и ревизии более легким.
к меню ↑

2.2 Установка обратного клапана для вакуумного насоса

Данное устройство следует устанавливать на трубе для всаса, то есть клапан должен размещаться после храповика или до насоса. Наиболее часто встречающимся вариантом является первый, при котором устройства устанавливается после храповика. Это связано с тем, что может быть ограничено количество жидкости, которое сливается в трубу всаса, а так же иногда происходит непроизвольное затягивание воздуха в систему. Вследствие чего возникает неприятный шум.

Подключение обратного клапана к пластиковой трубе

Подключение обратного клапана к пластиковой трубе

Еще одной разновидностью монтажа можно считать размещение обратного клапана до резервуара, называемого ресивером. При таком расположении такие устройства можно монтировать в любой точке трубопровода или же в месте, где легко его будет осматривать и обслуживать. Он устанавливается с помощью сгона, который необходим во время замены элементов конструкции. Сгон будет не нужен тогда, когда обратный клапан будет установлен в трубе всаса.
к меню ↑

2.3 Замена аппарата

Считается, что монтаж или замена обратного клапана является обычным техническим процессом. Но мало кто знает, что следует особое внимание уделить месту, на которое будет установлено устройство. Принцип действия у насосов практически одинаковый и многие клапана к ним подойдут, на условия монтажа так же сильно влияет тип и марка насоса или помпа.

При создании насосного агрегата в него на сборочной стадии устанавливают два клапана — один на всасе, другой на выходе. При выборе насосного устройства данного вида, исключается потребность в приобретении дополнительного обратного клапана.

Существует правило-совет, что при сборке трубопровода с вакуумным насосом обратный клапан требуется установить после агрегата, но перед гидроаккумулятором. Наиболее востребованными и правильно работающими клапанами с вакуумными агрегатами являются золотниковые и шаровый устройства.

Обратный клапан на насосной станции

Обратный клапан на насосной станции

На тип клапана не особо влияет марка применяемого насосного устройства, будь то Wilo или Grundfos. Конечно, бывают различные нюансы и исключения, но они настолько редки, что не стоит уделять этому время. К тому же в таких случаях производитель указывает тип заранее.

Врезать устройство следует после полной остановки систему. Потом клапан врезается в трубу или шлангу. Для этого применяются различные муфты и фитинги. При соединении, для лучшей фиксации, наматывают фум-ленту на края соединений. Важным моментом является выбор правильного направления пропускания клапана. Примером может служить клапан подъемного типа. Его ось должна быть установлена вертикально.
к меню ↑

2.4 Примерная стоимость

Ниже приведена примерная стоимость обратных клапанов некоторых типов для вакуумного насоса:

  • межфланцевый обратный клапан — 7-12 у.е.;
  • шаровый обратный клапан — 5-8 у.е;
  • подъемный клапан — 15-20 у.е.;
  • золотниковый — около 10 у.е.

Приведенный выше цены, относятся к устройствам применяемым в бытовом пользовании. Диаметр этих устройств достигает до 1,5 дюймов. Стоимость устройств для промышленного использования будет, как минимум, в десять раз выше. Ценовой барьер так же во многом зависит от материала, из которого изготовлено изделие, а так же размеров и конструкции.

Использование таких устройств в трубопроводной системе, защитит ее и создаст благоприятные и надежные условия работы всей насосной системы.
к меню ↑

2.5 Как сделать обратный клапан своими руками? (видео)
