Устройство, принцип работы и сфера применения насосов ЦНСг

Содержание

  1. Устройство и работа агрегата
    1. Конструктивные особенности устройства
    2. Комплектация
    3. Принцип работы
    4. Насос ЦНС, ЦНСг от завода производителя: характеристики и принцип работы (видео)
  2. Типы аппаратов
  3. Основные характеристики
    1. Технические характеристики некоторых моделей

Насос ЦНС – это горизонтальный аппарат центробежного характера, служащий для перекачки жидкости под давлением. Центробежные насосы применяются во многих сферах промышленности, коммунальном хозяйстве, строительстве.

Центробежная сила, которая создается рабочим колесом агрегата, обуславливает высокие характеристики по напору и производительности. Благодаря этому устройство нашло широкие области применения.

1 Устройство и работа агрегата

Аппарат имеет особую секционную многоступенчатую конструкцию, с разнообразными комплектующими.
к меню ↑

1.1 Конструктивные особенности устройства

Корпус аппарата ЦНС имеет такие детали:

  • задний и передний держатель;
  • крышки системы всасывания и нагнетания  жидкости;
  • отсеки направляющих аппаратов, соединенные стягивающим креплением;
  • резиновые кольца, как уплотнители для стыков.

Строение насоса ЦНСг

Строение насоса ЦНСг

Описание внутреннего строения помпы отличается наличием рабочих колес, подшипников, втулок и полумуфт, находящихся на валу ротора. Асинхронный двигатель обеспечивает работоспособность агрегата.
к меню ↑

1.2 Комплектация

Данные агрегаты комплектуются такими элементами:

  1. Приемный клапан обратного действия с сеткой. Клапан задерживает жидкость при подготовке аппарата к работе. Защитная сетка удерживает абразивные частицы, которые содержаться в рабочей жидкости.
  2. Вакуумметр. Измеряет разрежение на всасывающем патрубке помпы. Данный элемент располагается на трубопроводе в зоне задвижки и корпуса.
  3. Манометр. Деталь напорного патрубка, с помощью которого измеряют давление и напор в системе.
  4. Предохранительный клапан. Защищает трубопровод и корпус помпы от гидроударов. Находится на напорном патрубке сзади задвижки.

к меню ↑

1.3 Принцип работы

Принцип работы помпы основывается на взаимодействии лопастей крыльчатки с перекачиваемой жидкостью.

Работающая крыльчатка приводит в круговое движение жидкость, которая находится между лопастями. Возникает центробежная сила, перемещающая жидкость от центра крыльчатки к выходу, а в освободившееся пространство снова поступает новая порция рабочей жидкости из всасывающей трубы вследствие разряжения в камере.

Выйдя из крыльчатки первой секции, жидкость попадает в каналы направляющего механизма и после во вторую крыльчатку с давлением, которое создалось в первом отсеке, оттуда – в третью крыльчатку, с еще большим давлением и т. д.

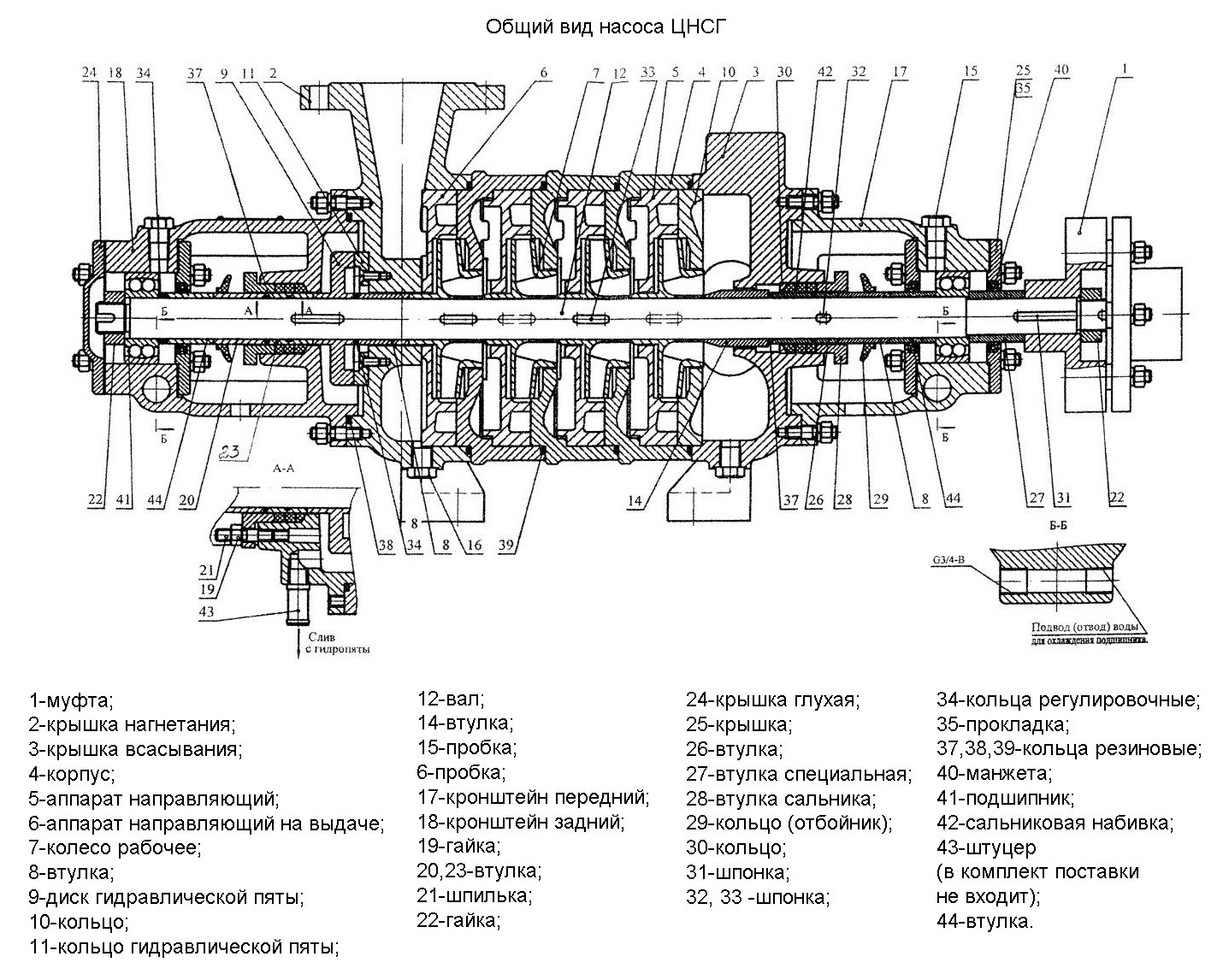

Схема насоса ЦНСг

Схема насоса ЦНСг

Пройдя все рабочие колеса, жидкость попадает в крышку нагнетания, потом в нагнетательный трубопровод.

При работе устройства, происходит давление жидкости на боковые поверхности крыльчаток, которые неравны по площади. Создается осевое усилие, стремящееся смещать ротор помпы на сторону всасывания. Чтобы уравновесить смещение,  применяется гидравлическая пята, состоящая из кольца,  диска, втулки разгрузки,  дистанционной втулки.

Жидкость транспортируется через зазор между втулками в отсек разгрузки, давит при этом на диск  пяты, смещая ротор в сторону крышки нагнетания, и между поверхностями диска образуется щель. Через нее рабочая жидкость выходит в полость кронштейна. Щель, которая образуется, зависит от параметров давления в разгрузочном отсеке. Величину давления выставляют автоматически.

Из полости кронштейна часть рабочей среды, проходя через сальник, охлаждает гайку вала, а другая часть идет в камеру гидрозатвора, не дает попасть воздуху через сальник.

Из гидрозатвора жидкость идет между сальником и рубашкой вала наружу, а остальная часть поступает в дренаж через ниппель.

Рабочая среда должна всегда просачиваться между сальниковой набивкой и рубашкой вала наружу. Иначе рубашка вала быстро износится.

Электродвигатель заставляет вращаться ротор помпы через втулочно-пальцевую муфту, которая складывается из двух полумуфт, соединенных резиновыми втулками. Вращается ротор по часовой стрелке.
к меню ↑

1.4 Насос ЦНС, ЦНСг от завода производителя: характеристики и принцип работы (видео)


к меню ↑

2 Типы аппаратов

Есть несколько видов секционных центробежных агрегатов. Их разделяют в зависимости от сфер применения.

  1. ЦНС – устройство для транспортировки нейтральной по составу жидкости, которая содержит примеси не более 0,2 %. Температура жидкости в помпе должна быть в пределах 1ᵒ С — 45ᵒ С. Твердые частицы, которые содержатся в перекачиваемой среде должны быть не более 0,2 мм. Данные агрегаты используют в системах водоснабжения.
  2. ЦНСг – используют для транспортировки горячей воды, нейтральной по составу, температурой 45ᵒ С — 105ᵒ С. Обозначение в виде буквы «г» означает класс насосов, работающих с горячими жидкостями. Механические примеси в воде должны составлять 0,1 %, а твердые частицы до 0,1 мм. Существуют такие популярные названия моделей, как, например, ЦНСг 38-220, ЦНСг 60-198, ЦНСг 60-231, ЦНСг 60-330.
  3. ЦНСк – устройства для перекачки кислотных вод.рН таких жидкостей не выше 6,5, температура до 50ᵒ С.
  4. ЦНСн–системы для работы с нефтепродуктами. Рабочее давление в ней следует поддерживать не более 500 мм рт. ст.
  5. ЦНСм – масляные аппараты, которые применяют для работы крупных промышленных устройств, для смазки уплотнителей и подшипников в турбогенераторах.
  6. ЦНСп – предназначены для транспортировки негорючих и неагрессивных жидкостей, которые имеют рН – 7 – 9,2 и температуру до 120ᵒС, примеси не больше 0,1 %, твердые частицы размером  до 0,1 мм. Насос ЦНСп применяют в паровых котлах , на устройствах повышения давления, при строительстве жилых зданий.

Для всех аппаратов давление на входе следует поддерживать не менее 0,02 – 0,06 МПа. Для механизмов ЦНСг такое давление не менее 0,1 МПа. А температура воды 105ᵒ С. 0,3 МПа – максимально возможное давление  для любых насосов.
к меню ↑

3 Основные характеристики

Секционные центробежные устройства для транспортировки жидкостей имеют широкий модельный ряд. Поэтому, описывая технические характеристики данных устройств, указывают минимальные и максимальные величины.

Насос ЦНСг 13-280

Насос ЦНСг 13-280


к меню ↑

3.1 Технические характеристики некоторых моделей

Насос ЦНСг 13-105. Подача рабочей жидкости – 13 м3/ч; напор – 105 м; частота вращения рабочего вала – 2950 об/мин.; потребляемая насосом мощность – 7,7 кВт; КПД помпы не менее 48 %.

Насос ЦНСг 38-44, ЦНСг 38-88, насос ЦНСг 38-110, насос ЦНСг 38-132, насос ЦНСг 38-154, насос ЦНСг 38-176, насос ЦНСг 38-198,ЦНСг 38-220. Данные устройства характеризуются подачей жидкости – 38 м3/ч; напор в них составляет – от 44 до 220 м, на величину напора указывает вторая цифра в названии модели; частота вращения так же – 2950 об/мин.; мощность – от 6,8 – до 33,0 кВт; КПД этих моделей не менее 67 – 69 %.

Насос ЦНСг 60-99, насос ЦНСг 60-198, ЦНСг 60-231, насос ЦНСг 60-264, насос ЦНСг 60-297, ЦНСг 60-330. Подача жидкости в данных моделях – 60 м3/ч; величина напора – от 99 – до 330 м; частота вращения  вала составляет – 2950 об/мин.;  мощность, потребляемая устройством – от 23,5 – до 76,0 кВт; КПД не меньше 67-70 %.
