Для чего применяется и как работает циркулярный насос?

Содержание

  1. Циркуляционный насос и его устройство
    1. Как работают насосы для циркуляции?
    2. Устройство, монтаж и принцип работы циркуляционного насоса (видео)
    3. Разновидности агрегатов и их особенности
  2. Применение аппаратов
    1. Характеристики
    2. Как выбрать циркулирующий агрегат?
    3. Как подключить аппарат?
    4. Достоинства

Для рециркуляции и циркуляции воды в замкнутом контуре используются циркуляционные насосы. Агрегаты такого вида используются в отопительных системах. Перекачивают в основном горячую жидкость. Размещаются, как правило, на трубопроводе (врезаются в него).

Агрегат принудительно ускоряет поток воды в системе, чем обеспечивает быстрый обогрев.

1 Циркуляционный насос и его устройство

Механизмы состоят из следующих узлов:

  • корпус;
  • крыльчатка;
  • крышка;
  • двигатель;
  • клеммная коробка;
  • плата электронная;
  • крышка клеммной коробки.

Устройство циркулярного насоса

Устройство циркулярного насоса

На корпусе расположен переключатель скоростей. Корпус из чугуна. На валу двигателя размещена крыльчатка, отвечающая за захват и направление рабочей жидкости. У некоторых моделей на корпусе размещенвоздухоотводчик.
к меню ↑

1.1 Как работают насосы для циркуляции?

Схема работы механизма основана на центробежной силе. Через патрубок всасывания жидкость поступает к центру рабочего колеса. Под действием центробежной силы проходит к периферии вдоль лопаток.

Выходя из рабочего колеса, жидкость протекает в канал спиральный, в котором повышается статическое давление.

У агрегатов мокрого вида, ротор вращается в жидкости, чем охлаждает и смазывает подшипники.

От частоты вращения и диаметра колеса зависят показатели механизма.
к меню ↑

1.2 Устройство, монтаж и принцип работы циркуляционного насоса (видео)


к меню ↑

1.3 Разновидности агрегатов и их особенности

По типу ротора аппараты делятся на два типа:

  1. С сухим ротором.
  2. С мокрым ротором.

Особенностью первого является отсутствие контакта рабочей жидкостью.  Отличием такого вида аппаратов является коэффициент полезного действия восемьдесят процентов.

Сухой ротор

Аппараты с сухим ротором бывают трех типов:

  • блочного;
  • вертикального. Электромотор размещен вертикально. Патрубки расположены в одной оси;
  • горизонтального. Мотор расположен горизонтально. Всасывающий патрубок располагается на улитке, а нагнетательный на корпусе.

Недостатки сухих насосов:

Циркуляционные насосы с сухим ротором

Циркуляционные насосы с сухим ротором

  • устройства с сухим ротором требовательны к окружающему воздуху, вернее к уровню пыли в воздухе и к чистоте рабочей жидкости. Частички пыли, содержащиеся в воздухе, засоряют мотор, что приводит к поломкам;
  • агрегаты издают высокий уровень шума. Устанавливаются в специализированном помещении.

Мокрый ротор

У этих устройств ротор не контактирует с жидкостью. Ротор отделен от мотора керамическими или металлическими кольцами. При вращении колец-уплотнителей в пространстве между их поверхностью образовывается водяная пленка.

Пленка служит герметиком соединений за счет разности давления атмосферы и системы. В процессе работы кольца изнашиваясь, обеспечивают еще большую герметичность.

Рабочая жидкость выступает смазкой для мотора.

Аппараты мокрого ротора по виду двигателя делятся на:

  • трехфазные;
  • однофазные.

Преимущества мокрого ротора:

  • эксплуатационный период пять-шесть лет;
  • небольшой вес и размеры;
  • энергоэффективность;
  • низкий уровень шума при работе;
  • легкость ремонта и настройки.

Недостатки:

Низкий уровень коэффициента полезного действия, составляющий 50 процентов.

Циркулярный насос с мокрым ротором

Циркулярный насос с мокрым ротором

Агрегаты такого типа используются в бытовых теплосетях и водоснабжения. Для продолжительности службы устройства, рабочий механизм размещается в горизонтальном положении.
к меню ↑

2 Применение аппаратов

аппараты используются в нескольких сферах:

  1. Механизмы используются в теплосетях-это наиболее распространенная область. Благодаря способности циркулировать, аппараты разгоняют тепло по помещению, не теряя температуры. Эта функция обеспечивает равномерное распределение тепла по всем этажам и комнатам отапливаемого помещения.
  2. Системы теплого пола. Для распределения теплоносителя по проводникам обеспечивает циркуляционный аппарат большей мощности, чем в отопительных системах. Устанавливая циркулирующий прибор на линии подачи, пользователь предотвращает от разрыва потока и завоздушивания системы теплого пола.
  3. Горячее водоснабжение без перебоев в подаче и потери температуры обеспечивают аппараты циркуляции. Для стойкости к температурам аппараты производятся из латуни и бронзы.
  4. Системы кондиционирования и охлаждение.
  5. Солнечное отопление жилья. При таком способе прибор разгоняет жидкость по теплосети.
  6. Повышение давления в водопроводе. Для функционирования бытовой техники, зависящей от напора воды(стиральной, посудомоечной машины) устанавливают аппараты циркулирования с целью увеличения напора в теплосети.

к меню ↑

2.1 Характеристики

Для выбора необходимой модели, перед покупкой ознакамливаются с основными характеристиками.

Циркуляционный насос двуроторный

Циркуляционный насос двуроторный

Список характеристик:

  • напор показывает уровень сопротивления, которую преодолевает модель аппарата. Показатели напора варьируются от одного до одиннадцати м.в.ст ;
  • подача-это показатель отвечающий за объем жидкости прокаченной за шестьдесят минут. Характеристика отвечает за скорость распределения теплоносителя от источника к конечному пункту. Варьируются от 05, до восемнадцати кубических метров в час;
  • напорно-расходный показатель-характеризуется зависимостью напора от подачи. Показатель указывается в технической характеристике модели;
  • запас кавитации-показатель, характеризующийся минимальным давлением всасывающего патрубка, для обеспечения работа без кавитации. Прописывается в документе на помпу;
  •  коэффициент полезного действия определяет зависимость мощности на валу от мощности полезной. Этот показатель выше у аппаратов сухого типа;
  • рабочие среды. Показатель определяет тип рабочей жидкости. Рабочей жидкостью может быть вода, горячая вода, гликолевая смесь, жидкости без минеральных примесей;
  • вид соединения(резьбовое и фланцевое);
  • температурный диапазон рабочей среды варьируется отминус десяти до плюс ста сорока градусов по Цельсию;
  • давление варьируется от шести до десяти бар;
  • возможность регулирования. Характеристика определяет настройку аппарата для снижения энергопотребления;
  • материал изготовления деталей. От типа рабочей жидкости зависит материал изготовления деталей(латунь, бронза, полимер, чугун, алюминий, сталь);
  • габариты и вес. Эти показатели у всех моделей разные. Аппараты бывают мелких размеров и крупных(от пятнадцати до сорока сантиметров), с весом от двух до тридцати килограмм.

к меню ↑

2.2 Как выбрать циркулирующий агрегат?

На выбор устройства влияет сфера использования(профессиональная или бытовая), подача, напор, материал деталей и возможность регулировки:

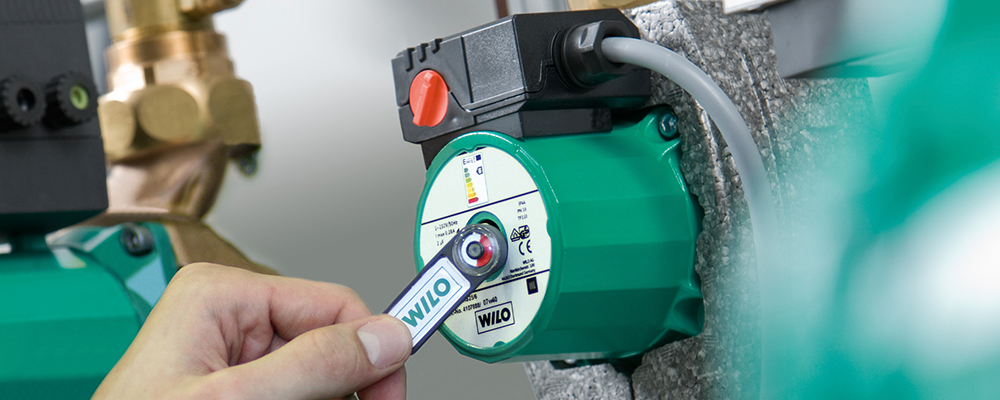

Стравливание воздуха из циркуляционного насоса

Стравливание воздуха из циркуляционного насоса

  1. Возможность регулировки. Устройства с отсутствием регулировки отличаются бюджетностью, но при эксплуатации такой тип уступает регулируемым в экономии энергопотребления.
  2. Напор. При расчете напора учитываются потери на трение по всей теплосети.
  3. Подача. Это наиболее важный показатель, определяющий за какой промежуток времени устройство переносит нагретую жидкость. От этого показателя зависит насколько быстро теплоноситель передвигается по трубопроводу. Чем быстрее жидкость передвигается, тем меньше она остывает.
  4. Материал. Материал изготовления деталей влияет на антикоррозийные свойства и долговечность аппарата.

к меню ↑

2.3 Как подключить аппарат?

Процесс монтажа насоса циркулирующего состоит из нескольких этапов:

  1. Подготовка. Этап подготовки состоит из подготовки механизма(пред монтажный осмотр на отсутствие повреждений), отопительной системы (промывка трубопровода, выбор места врезки устройства).
  2. Установка. Для монтажа необходимо подготовить гаечные ключи, обратный клапан, фильтр. Монтаж устройства производиться таким образом, чтобы направление указателя совпадало с направлением потока жидкости. Фланец фиксируется крепежами. Запорный кран крепится перед и после помпы. Если система открытая, то перед помпой размещается бак расширения.
  3. Подключение. Для подключения после перестановки заглушки в клеммную коробку заводится силовой кабель. Правила подключения:
  • напряжение и сила тока в розетке должны совпадать с показателями аппарата;
  • аппарат заземляют;
  • защищают устройство от попадания влаги;
  • обеспечивают отсутствие контакта силового кабеля с корпусом устройства.

После подключения проверяют герметичность соединений.

Тестирование. Перед запуском тестирования теплосеть заполняется рабочей жидкостью, спускается воздух. Аппарат включается и с помощью винта стравливается воздух. При повышенном уровне шума, увеличивают давление в теплосети.

Циркуляционный насос в системе отопления

Циркуляционный насос в системе отопления

После тестирования, теплосеть готова к эксплуатации
к меню ↑

2.4 Достоинства

Циркуляционные насосы отличаются рядом преимуществ:

  • аппараты эксплуатируются без поломок на протяжении пяти-шести лет;
  • быстро монтируются;
  • не занимают много места;
  • подходят к различным системам(универсальны);
  • коэффициент полезного действия восемьдесят процентов;
  • низкий уровень шума.

Приобретая циркуляционную помпу, пользователь получает долговечный аппарат, обеспечивающий теплоту и комфорт в доме без негативного влияния на состояние кошелька.
