Циркуляционный насос: принцип работы, правила выбора, популярные модели

Содержание

  1. Описание, устройство, принцип работы циркуляционного насоса
    1. Типы циркуляционных насосов
  2. Популярные производители
    1. Salmson NXL
    2. Wester WCP 25-40 G
    3. Vaillant 160928
    4. Vortex BWZ 152 ½
    5. Lowara TLCSOL
    6. АЦМЛ 1000
  3. Как выбрать циркуляционный насос?
    1. Циркуляционный насос для отопления: устройство, работа, установка (видео)

Циркуляционные насосы используются в системах отопления и гвс (горячего водоснабжения). Принцип работы основан на принудительной циркуляции жидкости по замкнутому пространству трубопровода.

Применяются такие насосы в системах отопления многоэтажных домов и загородных коттеджей. Вследствие использования циркуляционных насосов помещения прогреваются быстрее и равномернее, чем при использовании естественной циркуляции теплоносителя, где горячая вода подается по вертикальной трубе (стояку) благодаря методу естественной конвекции.

1 Описание, устройство, принцип работы циркуляционного насоса

По устройству циркуляционный насос, по сути, похож на дренажную установку. В корпус из нерж. стали, чугуна или алюминия (иногда – бронза, латунь) встроен ротор, выполненный из керамики или стали. Вал ротора снабжен колесом с лопастями – крыльчаткой. Колесо с лопастями чаще всего делают из технополимера.

Устройство циркуляционного насоса

Устройство циркуляционного насоса

Действие такого устройства происходит благодаря принципу центробежной силы, которая образуется во время работы лопастного колеса.  Движение теплоносителя осуществляется путем захватывания его с одной стороны и нагнетания в трубопровод с другой. Во всасывающем патрубке во время вращения рабочего колеса образуется вакуум. Вакуум отвечает за непрерывный процесс циркуляции и подачи воды во всасывающий трубопровод.

Вода в таком механизме может циркулировать со скоростью 2 м/c в бытовой сфере применения (для избегания вибраций и шумов и трубах) и до 8 м/с в промышленности. Насосы работают от электрической энергии, что является их преимуществом.  Ведь такое устройство, применяющееся в промышленной сфере, потребляет не более 0,3 кВт, в бытовой – до 85Вт.

Система отопления, использующая циркуляционные насосы, способна эффективно отапливать помещения с любой конфигурацией разводки трубопровода, с трубами маленького диаметра, в том числе встроенными в пол или стены.

К преимуществам использования данного вида насосов относят:

  • быстрое нагревание помещения;
  • создание отдельного температурного режима в каждом помещении посредством термореле;
  • монтаж котла в любом месте;
  • возможность регулировать частоту вращения ротора, что сокращает затраты электроэнергии;
  • минимальное количество воздушных пробок.

к меню ↑

1.1 Типы циркуляционных насосов

Производится два типа циркуляционных насосов: «мокрый» и «сухой» (с мокрым и сухим ротором).

Для «мокрого» типа характерно то, что ротор расположен непосредственно в жидкости, которая перекачивается. Электродвигатель же находится в загерметизированной части, куда не попадает вода. Принцип действия этого механизма следующий: вращающийся ротор ускоряет движение воды. Жидкость, в которой находится ротор, является охладителем и смазкой для механизма.

Устройство циркуляционного насоса с сухим ротором

Устройство циркуляционного насоса с сухим ротором

Механизмы с мокрым ротором используются в отопительных системах со сравнительно небольшой протяженностью трубопроводов.

Преимущества «мокрого» типа насосов:

  • низкий уровень шума;
  • простота в изменении параметров настройки;
  • бесступенчатая смена скорости вращения ротора;
  • длительный период службы;
  • отсутствие потребности в техобслуживании.

Основной минус этого типа устройств — невысокий уровень коэффициента полезного действия (не превышает 50%). Причина низкой продуктивности в том, что практически невозможно будет герметизировать гильзу, которая отделяет статор от перекачиваемой жидкости, при увеличении диаметра ротора.

В насосе «сухого» типа ротор не соприкасается с теплоносителем. Его рабочая часть изолирована от двигателя при помощи уплотнительных колец, которые изготавливают из угольного агломерата, керамики или нержавеющей стали.

Такие насосы более эффективны. В процессе работы уплотнительные кольца самоподгоняются и притираются друг к другу. Период их службы – не меньше 3 лет. КПД составляет около 80%. Но при этом работающие насосы с сухим ротором издают много шума, из-за чего их нужно устанавливать в отдельных помещениях со звукоизоляцией.  Также нужно учитывать среду того помещения, в котором находятся такие агрегаты. В процессе работы они создают воздушные завихрения, пыль может подниматься вверх и проникать внутрь системы, что приводит к повреждению поверхности колец уплотнения.
к меню ↑

2 Популярные производители

Благодаря большому спросу на данную продукцию,  десятки, если не сотни предприятий по всему миру изготавливают разные виды циркуляционных насосов. Поэтому предлагаю сделать обзор продукции некоторых зарубежных фирм — производителей, а также насосов российского производства.
к меню ↑

2.1 Salmson NXL

Французская фирма Salmson является частью промышленной группы «WILO AG». Сегодня под брендом Salmson производится большой ассортимент насосной продукции, которая имеет такие характеристики, как надежность, высокое качество, соответствие европейским стандартам.

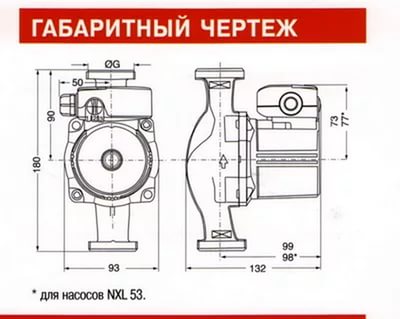

Габаритный чертеж Salmson NXL

Габаритный чертеж Salmson NXL

Циркуляционные насосы Salmson используются в системах кондиционирования, водоснабжения, отопления, вентиляции. Их отличительной чертой является то, что ротор практически не подвержен загрязнению, поскольку вода, поступающая к нему, проходит через очистной фильтр.

Кроме того, продукция данной серии характеризуется универсальностью модельного ряда, низким уровнем шума, высоким качеством и небольшой стоимостью. Насосы оснащены бронзовым корпусом, что дает возможность применять их для систем питьевой воды.
к меню ↑

2.2 Wester WCP 25-40 G

Бытовой поверхностный циркуляционный насос с гайками. Используется для систем отопления, кондиционирования и теплого пола. Может перекачивать горячую воду, химически неагрессивные жидкости или жидкости с вязкостью не более 2 кв.мм/c.

Имеет «мокрый» ротор, ручное трехступенчатое переключение количества оборотов.

Корпус сделан из чугуна, рабочее колесо – полимер.

Технические характеристики:

  • мощность – 93Вт;
  • max напор – 6м;
  • пропускная способность – 2,7 куб.м/ч;
  • max температура пропускаемой жидкости — 110°C;
  • max температура oкружающей среды — 40°C;
  • присоединение – 1 дюйм;
  • max рабочее давление- 10 бар.

к меню ↑

2.3 Vaillant 160928

Циркуляционный насос Vaillant используется для работы газовых котлов ATMOmax и TURBOmax, а также в системах отопления и гвс.

Циркуляционный насос Vaillant 160928

Циркуляционный насос Vaillant 160928

Подает теплоноситель в систему отопления или к вторичному теплообменнику. В последнем происходит нагревание холодной воды.

Vaillant имеет первую и вторую степени частоты вращения с возможностью ручного переключения. Производители рекомендуют держать насос на второй ступени, поскольку здесь будет большей тепловая мощность водоснабжения и уходит меньше времени на нагревание воды. На первую ступень агрегат переключают, когда необходимо снизить уровень шума в процессе его работы.
к меню ↑

2.4 Vortex BWZ 152 ½

Данное оборудование немецкого производства подходит для отопительных систем и системах водоснабжения. Циркуляционный насос Vortex может перекачивать горячую воду, химически неагрессивные жидкости или жидкости с вязкостью не более 2 кв.мм/c, этиленгликоль с концентрацией не более 40%.

Особенности:

  • «мокрый» ротор;
  • трехпозиционное регулирование скорости;
  • в комплекте идут накидные гайки;
  • корпус – чугун;
  • рабочее колесо – полимер;
  • корпус электродвигателя – алюминий;
  • бесшумный процесс работы;
  • небольшие габариты.

Индекс Z указывает на наличие суточного механического таймера с временным шагом – 15 минут.

Мощность – 0, 025 кВт, питание – 230В, 50 Гц.
к меню ↑

2.5 Lowara TLCSOL

Циркуляционный насос Lowara TLCSOL с «мокрым» ротором применяется в гелиосистемах (системах с солнечными коллекторами).

Насосы характеризуются бесшумной работой, а также несложным монтажом, что дает возможность их установки в любых помещениях. В комплект дополнительно входят 2 накидные гайки и теплоизоляционный кожух.

Циркуляционные насосы Lowara

Циркуляционные насосы Lowara

Характеристики циркуляционных насосов Lowara TLCSOL:

  • страна — производитель – Италия;
  • перекачиваемая жидкость – вода;
  • напряжение – 230V 50 Гц;
  • max температура воды — 110°C;
  • min температура воды — -10°C;
  • корпус – чугун;
  • рабочее колесо – композитный материал;
  • подшипники – керамика.

к меню ↑

2.6 АЦМЛ 1000

Одноступенчатые центробежные циркуляционные насосы российского производства АЦМЛ 1000 используются в системах отопления, водоснабжения, пожаротушения, орошения и в химическом производстве.

Характеризуются низким уровнем шума и высоким КПД. Существуют разные модификации уплотнений вала. Транспортируемая жидкость – чистая вода; жидкости, которые по характеристикам аналогичны воде; слабоагрессивные и агрессивные жидкости.

Технические характеристики:

  • подача – до 900 куб.м/ч;
  • напор – до 90 м;
  • max температура жидкости — 180°C;
  • min температура жидкости — -15°C;
  • max температура окружающей среды — 40°C;
  • корпус и рабочее колесо – чугун, бронза или нерж. Сталь.
    Циркуляционный насос АЦМЛ 1000

    Циркуляционный насос АЦМЛ 1000

к меню ↑

3 Как выбрать циркуляционный насос?

Если вам нужен циркуляционный насос, при его выборе стоит обратить внимание на основные характеристики: производительность, напор, температура теплоносителя, уровень шума, а также сколько электроэнергии он потребляет.

Под производительностью циркуляционного насоса понимают количество перегоняемой жидкости. Рекомендуется, чтобы в час насос перекачивал объем воды, равный трем объемам отопительной системы. Рекомендуется выбирать агрегат с производительностью 10-20% в запасе. Тогда он не будет долго изнашиваться и помещения будут достаточно прогреваться в зимнее время.

Также насос должен обеспечивать достаточный напор, чтобы преодолеть сопротивление трубопровода, поднять жидкость на нужную высоту, преодолеть все изгибы отопительной системы.

Нужно также уточнить температуру перекачиваемой жидкости и соотнести ее с аналогичными характеристиками агрегата, а также тип теплоносителя – вода или антифриз.

Двуроторный циркуляционный насос

Двуроторный циркуляционный насос

При рассмотрении вопроса об энергопотреблении, следует иметь ввиду, что некоторые наиболее современные насосы потребляют меньше энергии, чем обычная лампочка. Кроме того, экономить электроэнергию вам поможет наличие автоматического регулирования отопительных приборов. При этом циркуляционный насос будет работать с перерывами. Специальный датчик покажет, когда температура теплоносителя опустилась ниже установленной черты и запустит насос.

От того, насколько правильно вы определите все характеристики насоса для своей отопительной системы, будет зависеть срок его службы.
к меню ↑

3.1 Циркуляционный насос для отопления: устройство, работа, установка (видео)
