Насос конденсатный: виды, устройство, сферы применения

Содержание

  1. Принцип действия аппаратов и типы исполнения
    1. Типы конденсатных аппаратов
    2. Маркировка и условные обозначения
  2. Применение конденсаторов  для конденсатных насосов
    1. Конденсаторные системы Геллера
    2. Производство холодильных установок
    3. Химическая и нефтяная промышленность
    4. Монтаж конденсатного насоса Mini Tank (видео)

Конденсатные насосы – это аппараты горизонтального типа в электрическом или механическом варианте исполнения, которые служат для принудительной откачки отработанного конденсата из парового и теплообменного оборудования.

Основное отличие обычного насоса от конденсатного в том, что насос конденсатный может без эффекта кавитации работать с конденсатом достигающем температур выше 120 ⁰С, а некоторые модели в состоянии выдерживать температуры до 160 ⁰С.

1 Принцип действия аппаратов и типы исполнения

Начнем с того, что конденсатным напорным установкам не нужен гидравлический затвор, потому что сальники при работе аппарата находятся под постоянным давлением, за счет чего достигается эффект высокого уровня всасывания.

Схема аппарат достаточно проста:

  • корпус;
  • входной обратный клапан;
  • клапан для подачи движущей среды;
  • вентиляционный клапан;
  • поплавок;
  • переключающий механизм;
  • выходной обратный клапан.

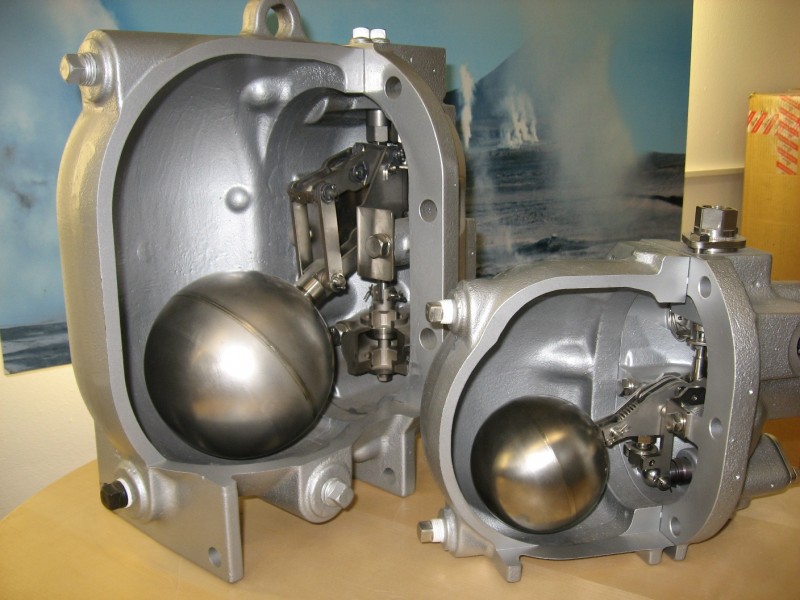

Устройство конденсатного насоса

Устройство конденсатного насоса

Поэтапный процесс работы аппарата выглядит следующим образом. Когда в корпус насоса начинает поступать отработанный конденсат, то в этот момент (при правильной работе системы):

  • на входе обратный клапан в открытом положении;
  • на выходе обратный клапан в закрытом положении;
  • клапан вентиляции в открытом положении.

Когда полость насоса заполняется до предела, который регулируется поплавком, переключающий механизм закрывает клапан вентиляции и открывает клапан подачи движущей среды. При этом входной клапан закрыт из-за давления внутри корпуса, а через открывшийся клапан на выходе начинает выдавливаться накопленный конденсат.

Поплавок постепенно опускается до минимума, клапан ввода движущей среды возвращается в исходное положение при помощи срабатывающего механизма переключения. Клапан вентиляции и входной обратный клапан снова открываются, а клапан на выходе снова закрывается и в корпус аппарата снова начинает набираться конденсат.
к меню ↑

1.1 Типы конденсатных аппаратов

Насосы конденсатные производят в нескольких вариантах исполнения, которые отличаются количеством ступеней, секций и вариантом установки:

  • многоступенчатые (2-ух ступенчатые и 4-ех ступенчатые) горизонтального типа установки;
  • секционные однокорпусные аппараты горизонтального типа (3-ех и 6-ти ступенчатые);
  • секционные двухкорпусные вертикального типа установки;
  • спирального типа 1-но ступенчатые аппараты с колесом 2-ухстороннего входа.

Насосы конденсатные промышленные

Насосы конденсатные промышленные

Кроме того, аппараты можно сегментировать по следующим принципам:

  • направление потока теплоносителей: прямоточное, противоточное и с поперечными токами теплоносителя;
  • количество изменения возможных направлений движения теплоносителей – одноходовое, двухходовое и т.д.;
  • конструктивное исполнение: кожухо-трубное, пластинчатое и т.д.

Подключаться конденсатные аппараты могут по двум схемам: открытой и закрытой. В закрытых схемах обвязки за установкой или непосредственно внутри самой напорной установки должен быть установлен конденсатоотводчик. Открытая схема подключения подразумевает, что аппарат связан с внешней атмосферой. Закрытая схема связи с атмосферой не подразумевает.
к меню ↑

1.2 Маркировка и условные обозначения

Серия КС – это узкоспециализированная категория техники, перекачивающая конденсат из отработанных паров или жидкостей со сходными характеристиками. Они преобразовывают механическую энергию в гидравлическую. Применяются в основном на химических и теплоэнергетических предприятиях.

Например, маркировка модели КС 12-50 означает, что это аппарат конденсатный аппарат секционного типа с подачей 12 кубических метров в час и напором в 50 метров. Модельный ряд включает в себя как минимум 4 модификаций по 2 версии каждой модели, которые различаются по весу, мощности и типу двигателя. Но, не смотря на различия, все модели выдают частоту вращения в 3000 оборотов в минуту.

Серия КcВ – это вертикальная, двухкорпусная, секционная, центробежная, двухступенчатая или четырехступенчатая, спиральная техника для тепловых и коммуникационных станций и сетей, которые работают на топливе органического типа.

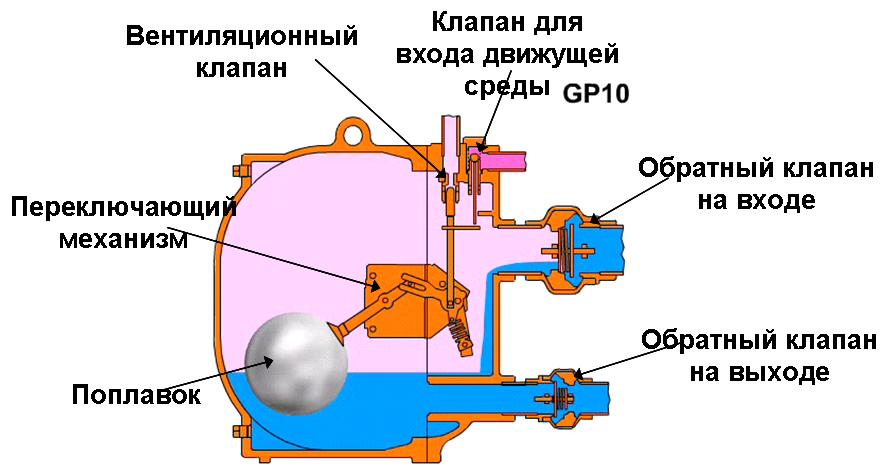

Принцип работы конденсатного насоса

Принцип работы конденсатного насоса

Маркировка модели КсВ 500-85 означает, что это конденсатная секционная вертикальная аппаратура, которая подает 500 метров кубических в час и дает напор в 85 метров. Существует как минимум 10 базовых моделей, каждая из которых отличается подачей, напором, массой, типом, мощностью двигателя.

В отличии от серии КС эти модели различаются также по частоте вращения – у некоторых моделей она достигает лишь 1450 оборотов в минуту, тогда как другие могут работать при 3000 оборотах в минуту.
к меню ↑

2 Применение конденсаторов  для конденсатных насосов

Теплообменные аппараты, осуществляющие процесс конденсации теплоносителей из газообразного в жидкое состояние посредством охлаждения сторонним носителем достаточно широко используются в современной тепловой технике.
к меню ↑

2.1 Конденсаторные системы Геллера

Предусмотрены в установках, которые используются в системах охлаждения электростанций. Система функционирует в замкнутом герметичном охлаждающем контуре через турбинные конденсаторы, и отводит тепло от станции в воду.

Конденсаторы на турбинах устанавливают либо смешивающего, либо поверхностного типа. Смешивающие струйные конденсаторы используются чаще просто потому, что легки и удобны в обслуживании, и гораздо дешевле поверхностных.

Они работают по принципу сбора пара с тонкой водяной пленки внутри самого конденсатора, который затем охлаждают и смешивают с питательной водой из котла. Конденсаторы поверхностного типа работают на обычных насосах, отводящих конденсат и подающих его в систему питательного котла.
к меню ↑

2.2 Производство холодильных установок

Холодильные установки, работающие на фреоне, используют конденсаторы, чтобы превращать пары фреона в жидкость. Этим обеспечивается процесс постоянной циркуляции хладагента по системе холодильной установки.

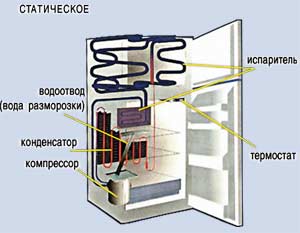

Роль конденсатора в работе холодильника

Роль конденсатора в работе холодильника

В последнее время для установки в бытовых кондиционерах появились в продаже помпы, которые работают по принципу дренажного насоса для откачки конденсата. Состоят такие аппараты из миниатюрной дренажной насосной помпочки (размером со спичечный коробок), комплекта для монтажа и поплавка с трубкой.

Поплавок сделан из прозрачных материалов, чтобы было легко отслеживать уровень и степень загрязнения. Дренирует такая помпа около 10-ти литров в час на расстояние до 7-ми метров из кондиционеров мощностью до 18-ти кВт.
к меню ↑

2.3 Химическая и нефтяная промышленность

Химические предприятия применяют конденсатные аппараты для извлечения дистиллята (чистого вещества) из перегонных и ректификационных веществ. Кроме того, если условия производства подразумевают, что конденсация паров различных по составу смесей происходит при различных температурных режимах, то при помощи конденсатных аппаратов разделяют смеси этих паров при разных температурах.
к меню ↑

2.4 Монтаж конденсатного насоса Mini Tank (видео)
