Какое насосное оборудование используют для промышленных целей?

Содержание

  1. Типы промышленных аппаратов и их конструкция
    1. Классификация по принципу работы и назначению
    2. Конструкция скважинных аппаратов для промышленности
    3. Устройства дренажного и фекального типа
    4. Пищевые насосные устройства
    5. Насос-дозатор для перекачки меда (видео)
    6. Агрегаты для химической сферы
    7. Повышающие установки
  2. Особенности монтажа насосного оборудования для предприятий

Промышленные насосы по своей конструкции и принципу действия на порядок сложнее обычных насосных аппаратов, которые используются в быту. Объясняется такая сложность более тяжелой средой, с которой приходится работать устройствам. Как правило, промышленный насос используется для перекачки нефтепродуктов, горячих жидкостей, смол, кислот, вязких продуктов пищевой промышленности.

Обгоняет насосное оборудование промышленного типа бытовые модели и в плане цены. Стоимость отдельных агрегатов в 3-4 раза превышает стоимость обычного насоса.

1 Типы промышленных аппаратов и их конструкция

Единой классификации промышленных насосов и агрегатов не существует. Но, отдельные разновидности устройств по сфере применения, принципу действия и конструктивным особенностям, все же, имеются.

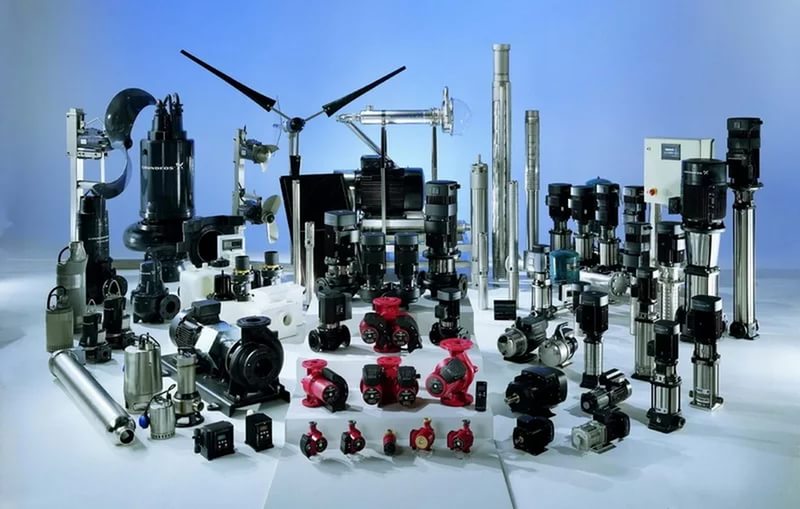

Разновидности насосного оборудования

Разновидности насосного оборудования

Так в плане перекачиваемого вещества выделяются:

  • нефтяные модели;
  • песочные аппараты;
  • насосы для работы с пищевыми продуктами: сметаной, мукой, медом, тестом;
  • устройства для транспортировки лако-красочных материалов;
  • химические промышленные агрегаты для работы с кислотой, лужными веществами, щелочью;
  • насосы для воды (обычной и горячей).

Данный перечень далеко не полный и может быть продолжен моделями для горной, машиностроительной, строительной промышленности.

В сфере конструктивных решений промышленные насосы делятся:

  1. По типу входа насосного устройства: с осевым входом и варианты с двухсторонним впуском. Осевой вариант представляет собой стандартный вариант впуска жидкости в рабочую камеру, через один впускной патрубок. Во втором варианте вещество попадает внутрь через два полуспиральных канала, что увеличивает производительность и всасывающую способность.
  2. По количеству одновременных потоков, которые пропускает аппарат: однопоточные и рассчитанные на несколько потоков. Второй тип насосов позволяет смешивать жидкости в процессе работы, а некоторые модели допускают параллельную транспортировку без смешивания.
  3. По количеству рабочих колес выделяются одноступенчатые и многоступенчатые насосы и оборудование. К многоступенчатым вариантам относится центробежный насос, в котором на вал установлено несколько колес с крыльчаткой.
  4. В плане направления оси устройства аппараты делятся на вертикальные и горизонтальные модели.

к меню ↑

1.1 Классификация по принципу работы и назначению

Отдельной классификацией выступает разделение промышленных моделей по типу рабочего органа. Относительно этого признака выделяются:

Промышленные центробежные насосы

Промышленные центробежные насосы

  • промышленные центробежные насосы: рабочий орган – колесо с установленными по периметру лопатками;
  • шнековые: для транспортировки используется спиральный ротор;
  • поршневые или плунжерные: используют в основе поршень или удлиненный вариант поршня – плунжер;
  • мембранные устройства: жидкость проходит по устройству за счет вибрирующей мембраны.

к меню ↑

1.2 Конструкция скважинных аппаратов для промышленности

В плане применения насосов и насосного оборудования также есть разные модели. Так, промышленные глубинные насосы рассчитаны на подъем с большой глубины:

  • чистой воды;
  • жидкости с мелкими абразивными примесями;
  • агрессивных жидкостей.

Такой аппарат состоит из чугуна или нержавеющей стали. Используется насос погружной при полном погружении в толщу выкачиваемой жидкости.

Как правило, скважинные варианты для промышленности работают в сложных условиях и должны обладать большей производительностью, чем бытовые модели. Поэтому такие устройства выполняются исключительно на основе центробежного многоступенчатого рабочего органа. Прочная крыльчатка из нержавеющей стали и двигатель с мощностью 5-10 кВт обеспечивает промышленным насосам для воды производительность 3-9 тысяч куб. метров/час.
к меню ↑

1.3 Устройства дренажного и фекального типа

Используются промышленные погружные насосы и в других сферах производства. Например, промышленные дренажные насосы применяются для осушения котлованов со сточной водой, строительных площадок, в добывающей промышленности. Такой электронасос рассчитан на транспортировку чистых жидкостей и воды с большими количествами глинистых или песчаных примесей. Отдельные модели оснащены измельчительными ножами, которые позволяют устройству работать с составами, вмещающими до 40 и выше процентов примесей.

Дренажные агрегаты выполняются из прочного полимера или стали. Работают они также на основе центробежного принципа действия. Как правило, ориентированы вертикально, а всасывание жидкости происходит через нижний впускной патрубок. Двигатель располагается в верхней изолированной камере.

Промышленный дренажный насос

Промышленный дренажный насос


к меню ↑

1.4 Пищевые насосные устройства

Популярностью в России пользуются пищевые насосы импортного производства. Такие устройства подходят для работы с:

  • маслами;
  • вязким тестом;
  • медом;
  • джемами;
  • сухими веществами.

Варианты консольного типа для бережной транспортировки продуктов перекачивают жидкость, в которой плавают крупные продукты (рыба, картофель, оливки, фрукты).

Главной особенностью пищевых агрегатов является использование нейтральных материалов для изготовления узлов аппарата. В таких моделях двигатель с насосной камерой соединяется напрямую, либо посредством специальной муфтой. В качестве рабочего органа используется центробежная крыльчатка.
к меню ↑

1.5 Насос-дозатор для перекачки меда (видео)


к меню ↑

1.6 Агрегаты для химической сферы

Насосы для химической промышленности в РФ применяются на всех химических предприятиях. Есть несколько видов такого оборудования. Горизонтальные аппараты из полимерных составов используются для работы с кислотами и щелочью. Торцевые уплотнения в таких моделях изготавливаются из карбида кремния, который обеспечивает защиту двигателя.

Пневматические горизонтальные модели для вязких веществ и жидкостей с высоким содержанием твердых частиц также изготавливаются из пластиковых смесей. Они работают на основе мембраны, которая меняя свою форму, создает области разряженного давления и транспортирует вещество.

Вертикальные насосные аппараты для бочек и контейнеров служат для перекачки щелочи,  кислоты, нефтепродуктов, горячих жидкостей из одной емкости в другую. Они отличаются максимально простой конструкцией и просто вставляются в бочку для начала работы.

Насос химический

Насос химический


к меню ↑

1.7 Повышающие установки

Многочисленные отечественные и импортные производители поставляют на рынок функциональные промышленные насосы высокого давления. Используются такие агрегаты для усиления циркуляции воды в водопроводах предприятий и многоэтажных домов.

Состоят насосы для водоснабжения из моноблочного стального корпуса, в котором располагается двигатель и центробежный рабочий орган. Как правило, они снабжаются переключателями, позволяющими использовать прибор в нескольких режимах работы. В качестве силового агрегата на водяные насосы для промышленности устанавливаются трехфазные двигатели.

Примером производителя мощных повысительных аппаратов является российский завод Wilo, а также компании Grundfos, Джилекс и Karcher.
к меню ↑

2 Особенности монтажа насосного оборудования для предприятий

Оборудование, рассчитанное на работу в сфере промышленности по производительности на порядок выше бытовых моделей. При этом высокая мощность агрегатов требует особых условий установки и эксплуатации. Свыше 80 % поломок насосного оборудования являются следствие нарушения таких условий. Среди них выделяются:

  • неправильный подбор места установки (слабая основа, резкие перепады температуры, высокая влажность);
  • установка фундамента сделана неправильно;
  • неотцентрирован вал аппарата;
  • впускной трубопровод прибора выполнен не правильно;
  • не установлен механизм оповещения оператора при аварийных обстоятельствах.

Основой монтажа насосного оборудования является закладка правильного фундамента. Бетонная основа под любые виды промышленных насосов должна отвечать ряду показателей. Во-первых, фундамент должен быть в полтора раза тяжелее самого агрегата. Обязательным является укрепление бетона прочной арматурой для того, чтобы он не крошился под действием вибрации и ударов. Во-вторых, расстояние от краев основы перекачивающего узла до краев периметра фундамента должно составлять не менее 10 см.

После того, как фундамент тщательно просыхает, на него фиксируется агрегат. Основа прикручивается к фундаменту анкерными болтами. При этом фиксация производится по всему периметру основы через интервалы в 30-80 см. Для снижения уровня вибрации, под основу в местах фиксации подлаживаются резиновые прокладки. Если планируется с помощью прокладок выравнивание установки на фундаменте, то больше 5 прокладок в одном месте использовать нельзя.

Промышленные насосы устанавливают на жесткой основе

Промышленные насосы устанавливают на жесткой основе

Вторым важным моментом, который озвучивает поставщик при продаже техники, является проверка правильной соосности вала прибора. В ходе транспортировки помпа может двигаться, что часто приводит к нарушению ориентации вала внутри корпуса. Работа устройства при таком положении вала будет сопровождаться шумом, сильной вибрацией и повышенным износом узлов.

При тестировании скважинных устройств следует обратить особое внимание на температуру двигателя и самого насоса при работе в источнике. Если температура увеличивается выше нормы, начинает расходоваться ресурс двигателя, а следствием этого является ремонт насосного оборудования. Предотвратить ненужные траты поможет охлаждающий кожух. Приобрести такой элемент можно в специализированных магазинах. Кожух представляет собой металлическое кольцо, которое усиливает поток жидкости вокруг аппарата.
