Насосы НМШ: устройство, правила монтажа, модельный ряд

Содержание

  1. Устройство и принцип действия насоса НМШ
  2. Модельный ряд насосного оборудования НМШ
    1. Характеристики устройства НМШ2-40-1,6/16-15
    2. Аппарат НМШ5-25-2,5/6-5
    3. Модель НМШ8-25-6,3/10-1
    4. Шестеренный насос НМШ32-10-18/4-23
  3. Особенности установки и обслуживания насосов НМШ
    1. Смена направления вращения шестеренчатого насоса (видео)

Насосы типа НМ используются для перекачивания нефти, масел, красок, лаков и других материалов с высокой вязкостью по проложенным магистралям. Они отличаются высокой производительностью, непрерывной подачей жидкости и возможностью работать при минусовых температурах (до – 10 градусов).

При этом единственным требованием к перекачиваемым смазочным материалам является минимальный процент примесей. Твердые вещества способны повредить чувствительные узлы устройства.

1 Устройство и принцип действия насоса НМШ

Насосы НМШ используют в работе шестеренный принцип действия. Стандартные аппараты этой категории состоят из таких основных частей:

  • шестеренчатый насос;
  • электрический мотор;
  • специальная муфта, оснащенная жестким защитным корпусом;
  • силовая, поглощающая вибрацию, рама устройства.

Сам шестеренчатый масляный аппарат состоит из рабочего механизма, уплотнительного кольца торцевой стойки, двух клапанов (один – разгрузочный, второй – предохранительный). Все это помещено в металлический корпус аппарата.

Название такого оборудования напрямую идет от состава рабочего механизма. Его основой выступают две шестеренки с прямыми зубьями (ведущий и ведомый роторы). Роторы контактируют с валом и посредством подшипников вмонтированы в соответствующие расточки на корпусе устройства.

Корпус внутри разделен на две полости:

Основные детали насоса НМШ

Основные детали насоса НМШ

  • полость нагнетания жидкости;
  • полость всасывания.

Обе камеры соединены между собой предохранительным клапаном шарикового типа. Главная функция этого клапана – поддерживать оптимальное давление внутри устройства. Если во время работы устройства, давление в нагнетательной камере поднимается выше нормы – открывается клапан и часть жидкости выходит во вторую камеру.

Разгрузочный клапан находится в торцевой части аппарата и отвечает за соблюдение допустимого давления в области торцевого уплотнителя. Номинальное значения давления в этой области находится в диапазоне 1-4 кгс/см2.

Принцип действия оборудования НМШ очень простой. При подаче питания в устройство начинает работать электромотор. Он активирует вал, который, в свою очередь приводит в движение ведущий ротор. Ведущий ротор увлекает за собой ведомый, вследствие чего в нижней части шестеренок образуется область разряженного воздуха. Вода под давлением вталкивается в полости между зубьями шестеренок и таким образом транспортируется в верхнюю часть камеры.

В верхней части контакт между зубьями усиливается, что продавливает жидкость дальше и препятствует ее возвращению в нижнюю камеру. Каждая новая порция увеличивает давление, проталкивая вещество дальше в систему и создавая напор.
к меню ↑

2 Модельный ряд насосного оборудования НМШ

Насос НМШ имеет несколько моделей, каждая из которых представлена рядом модификаций. Модификации основных моделей отличаются основным используемым материалом узлов и незначительно производительностью.

Основной модельный ряд представлен такими устройствами:

  • НМШ2-40-1,6/16-15;
  • НМШ5-25-2,5/6-5;
  • НМШ8-25-6,3/10-1;
  • НМШ32-10-18/4-23.

к меню ↑

2.1 Характеристики устройства НМШ2-40-1,6/16-15

Использование насоса НМШ 2 40 1 6 16 допустимо для нефтепродуктов с вязкостью не выше 10 градусов. Устройство относится к родоначальникам модельного ряда. Применяется в системах подачи топлива, а также для транспортировки смазки в котельных системах.

Принцип работы шестеренчатого насоса

Принцип работы шестеренчатого насоса

Основные параметры аппарата имеют такой вид:

  • максимальный объем подачи жидкости – 1,6 м3/ч;
  • напор в трубопроводе поддерживает на расстояние 16 м;
  • мощность двигателя устройства (в зависимости от модификации) составляет – 1,5-3 кВт;
  • максимальная температура перекачиваемой жидкости – 70 градусов (для нефти).

Устройство имеет несколько модификаций, некоторые из которых отличаются гидравлической системой, сделанной из бронзы.
к меню ↑

2.2 Аппарат НМШ5-25-2,5/6-5

Серия насосов нмш 5 25 представляет более мощный вариант предыдущей модели. Он также используется для перекачивания нефти и масла с температурой от – 10 до + 70 градусов. Имеет несколько модификаций, которые отличаются между собой по объему перекачиваемой жидкости и мощности электромотора. Основные технические характеристики устройства следующие:

  • максимальный объем подачи жидкости в зависимости от модификации насоса составляет от 2,5 до 4 м3/ч;
  • устройство обеспечивает напор в трубопроводе от 4 до 10 м (модификация НМШ 5-25-4/25-5 – до 25);
  • мощность устройства (в зависимости от модификации) составляет – 1,5-5 кВт;
  • максимальная температура перекачиваемой жидкости – 70 градусов (для нефти), но при необходимости, можно найти модификации с температурой до 300.

При необходимости аппарата можно использовать для закачки жидкости без контакта с ней. При этом вакуумная тяга насоса сохраняется на расстоянии 5 м. Большая часть модификаций показывает частоту вращения в 1400 об/мин.
к меню ↑

2.3 Модель НМШ8-25-6,3/10-1

Конструкция насоса нмш 8 25 6 3 10 идентична двум предыдущим моделям. Но, в плане мощности устройство почти в 3 раза производительнее. Ряд модификаций также выполнен с бронзовым гидравлически механизмом.

Производительность устройства:

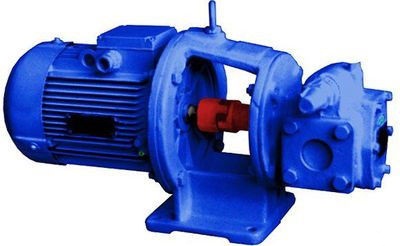

Насос шестеренный НМШ8/25-6,3/0,25

Насос шестеренный НМШ8/25-6,3/0,25

  • устройство способно перекачивать до 6,3 м3/ч жидкости;
  • аппарат обеспечивает напор в трубопроводе от 2,5 до 25 м;
  • мощность оборудования составляет – 1,5-7,5 кВт;
  • максимальная температура перекачиваемой жидкости – 70 градусов (для нефти), но при необходимости, можно найти модификации с температурой до 200.

Работает прибор от сети с напряжениями 220 и 380 V.
к меню ↑

2.4 Шестеренный насос НМШ32-10-18/4-23

Самая мощная модель приборов НМШ. Высокая производительность сказывается и на габаритах устройства. Весит агрегат 153 кг. Используется не только для перекачки нефтяных продуктов на суше, но и в морском деле, устанавливается на корабли. По своим характеристикам имеет такие значения:

  • один такой агрегат способен перекачивать 18 м3/ч нефти или масла;
  • напор в магистрали сохраняется на расстоянии 4-10 м;
  • мощность модификаций прибора составляет – 5,5-7,5 кВт.

На всех модификациях установлены электромоторы с частотой вращения 980 об/мин. По типу двигателя и исполнению его основных узлов агрегаты 32 10 также отличаются. Аппараты, которые функционируют на судах, обеспечиваются двигателями, защищенными от действия соли и воды. На участки с высокой вероятностью взрывов нефтепродуктов ставятся мотор с защитой от резких температурных колебаний и давления.

Конечно такой вариант, отстает в плане мощности не обходит насос НМ 10000, но в своем модельно ряду является наиболее производительным устройством.
к меню ↑

3 Особенности установки и обслуживания насосов НМШ

На месте производства насосное оборудование типа НМШ должно устанавливаться на прочный фундамент. Вес фундамента должен превышать вес агрегата не менее, чем в 4 раза. Это позволит снизить вибрацию от мощного электромотора и увеличить срок годности литой основы и узлов аппарата.

Насосы НМШ широко используют в промышленности

Насосы НМШ широко используют в промышленности

К фундаменту оборудование крепится мощными болтами. Ни в коем случае нельзя допускать дополнительного давления на впуск и выпуск устройства со стороны других объектов и оборудования. Для взрывоопасных помещений двигатель в установке следует заменить на защищенный от взрывов.

После установки устройства на прочную основу идет первичный запуск, который осуществляется через такие этапы:

  1. Внешний осмотр устройства на наличие повреждений и неправильных соединений узлов.
  2. Проверка крепления аппарата с фундаментом.
  3. Извлечение заглушек и подсоединение к соответствующим участкам трубопровода.
  4. Следуя указаниям инструкции определяется правильное расположение вала и элетромотора относительно друг друга. Оси узлов должны совпадать.
  5. Открыть пробку в верхней части агрегата и заполнить сам агрегат и впускной канал жидкостью, которую планируется с его помощью перекачивать.
  6. С помощью соответствующих вентилей обеспечивается свободный ход жидкости в впускном и выпускном трубопроводе.
  7. Еще раз осмотреть прибор на наличие подтеков и пропусков жидкости.
  8. Подключение насоса к сети и проверка кабеля питания.
  9. Запуск устройства под четким контролем. Важно также следить за правильным ходом вала насоса.

Всасывающий канал прибора желательно оборудовать фильтрами с ячейками сетки 0,5-1 мм. Это позволит задерживать механические примеси и значительно увеличит срок эксплуатации устройства.
к меню ↑

3.1 Смена направления вращения шестеренчатого насоса (видео)
