Виды химических насосов для перекачки жидкостей разных составов

Содержание

  1. Виды химической напорной техники
  2. Производство химических насосов
    1. Химические насосы с магнитной муфтой
    2. Химические насосы вертикальные
    3. Погружные и полупогружные химические насосы
    4. Центробежные горизонтальные насосы
    5. Осевой химический насос Friatec R PROP (видео)
    6. Насос ручной

Любые жидкие субстанции, которые отличаются от обычной воды по химическому или физическому составу, перекачиваются при помощи напорной техники, которая называется химическими насосами. Лаки и краски, кислота и  нефтепродукты, растворители и антифризы, газы вакуум химический насос перекачает без труда и без проблем.

Кроме того, серый чугун не выдерживает нужных уровней давления, которое необходимо для всасывания. Поэтому производители насосов проектируют аппараты с использованием других материалов для разработки проточных частей напорной техники.

1 Виды химической напорной техники

Для всей линейки этой напорной техники справедливо единое свойство – химические насосы для агрессивных сред конструируются без использования серого чугуна. Просто потому, что этот сплав имеет способность насыщать агрессивные жидкости ионами железа, что может повлиять на состав химических жидкостей.

Насосы для химических жидкостей бывают:

  • химические насосы вертикальные;
  • горизонтальные;
  • бочковые;
  • шланговые (перистальтические).

Некоторые виды химических насосов

Некоторые виды химических насосов

Проточные детали механизмов делают из:

  • хромникеля;
  • хромникельмолибдена;
  • хромникельмолибденимедистой стали;
  • хромистых видов чугуна;
  • кремнистых высоколегированных сплавов чугуна;
  • титанового сплава;
  • различных полипропиленов.

По расположению в отношении агрессивной среды, методу работы и особенностям конструкций установки разделяют на:

  • вихревые;
  • погружные;
  • полупогружные;
  • реверсивные;
  • инжекционные;
  • герметичные;
  • моноблочные;
  • консольные и т.д.

Работают насосы со следующими видами химических веществ и соединений:

  • агрессивными субстанциями;
  • ядовитыми соединениями;
  • абразивами и едкими соединениями;
  • газообразными и газосодержащими веществами;
  • волокнистыми субстанциями;
  • коррозийными препаратами;
  • вязкими веществами;
  • соединениями, в составе которых есть твердые частички и примеси;
  • разного рода эмульсии и суспензии;
  • взрывоопасные, токсичные, и горючие составы;
  • летучие соединения (сжиженные газы);
  • вакуум;
  • радиоактивные отходы и вещества.

к меню ↑

2 Производство химических насосов

Химическое напорное оборудование широко применяется для промышленных и бытовых работ: пищевая промышленность и фармацевтика, нефтехимия и производство бумаги, лакокрасочные и сталелитейные предприятия, аппаратура для ЖКХ и тушения пожаров, атомные энергетические предприятия и текстильная промышленность – все это малая часть сфер применения специфически сконструированных насосных установок.

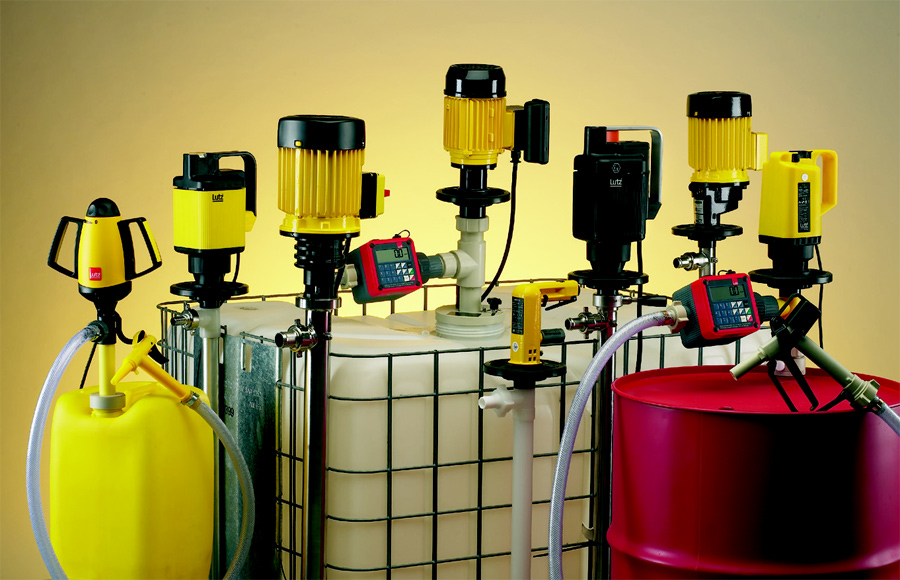

Химические насосы для бочек и прочих емкостей

Химические насосы для бочек и прочих емкостей


к меню ↑

2.1 Химические насосы с магнитной муфтой

Этот вид напорных аппаратов практически всегда имеет такую конфигурацию  — это  горизонтальный, консольный, одноступенчатый аппарат. Такая техника монтируется на центральную ось. Кроме того, это герметичные, сделанные не из металла конструкции, которые работают с разными температурными дипазонами жидкостей. Выдерживают до 120°C.

В конструкции используется рабочее колесо без швов и стакан уплотнителя с двойным антикоррозийным полимерным покрытием. Сама магнитная муфта – внешнего типа и тоже покрыта составом против коррозии.

Торцевые уплотнения для химических насосов бывают картриджными и сильфонными. Картриджные могут применяться на валах от 12 до 22 мм. Сильфонные используются для валов диаметром от 10 до 100 мм. Иногда, если обычного картриджного или сильфонного уплотнения мало, используются дополнительно торцовый усиленный манжетный уплотнитель.

Осевые насосы – это горизонтальные и вертикальные, реверсивные, секционные, одноступенчатые и многоступенчатые аппараты.
к меню ↑

2.2 Химические насосы вертикальные

Спроектированы в основном под нужды химической отрасли производства. И по конструкции он может быть погружной или бочковой. Все части насоса, которые вступают в контакт с жидкостями сделаны из нержавейки, полимеров или сплавов, которые не активны в химическом плане. Погружение от 1 до 2 метров.
к меню ↑

2.3 Погружные и полупогружные химические насосы

Могут работать с активными и нейтральными химическими субстанциями с диапазоном температур  -40°С до +120°С, в которых есть частички твердых материалов размером до 0,2 миллиметров и плотностью до 1800 килограмм на один кубометр. Все установки этого типа – вертикальный электронасос. Типы аппаратов могут быть самыми разнообразными (ХП, ТХИ, ХИО, ХВС, АХП, АХПО, НВ) и т.д. Все они различны по габаритам и массе, скоростям подачи жидкостей в кубометрах за час, напору, мощности и частоте вращения мотора.
к меню ↑

2.4 Центробежные горизонтальные насосы

Центробежный аппарат – это горизонтальная  титановая ступенчатая конструкция, которая может работать с жидкостями активных и нейтральных субстанций при температурном диапазоне от -40°C до +90 °C и плотностью до 1850 килограмм на один кубометр.

Устройство центробежного насоса

Устройство центробежного насоса

Яркий пример такого насоса – это модель Х50-32-125Д. Насос для химии серии Х50-32-125Д – это центробежная одноступенчатая горизонтальная консольная техника, которая может работать с субстанциями плотностью до 1850 килограмм на один кубометр при температурах от 0°С до + 90°С.

Главное, что отличает модель Х50-32-125Д от других насосов этого типа – это возможность проведения самостоятельного ремонта. Для этого не нужно отсоединять корпус от всасывающих труб.
к меню ↑

2.5 Осевой химический насос Friatec R PROP (видео)


к меню ↑

2.6 Насос ручной

Условие, при котором можно обойтись ручным аппаратом, должно быть таким: нужно перекачать жидкий раствор из небольшой бочки в другую емкость. Это – техника бочкового типа, роторная или рычажная, которая выдерживает работу с сильно и средне агрессивной химической субстанцией (антифриза, щелочи, кислота, химикатов).

Кроме того, эти аппараты считаются малопроизводительными, потому что ручной режим работы не допускает использование подобной техники в промышленных масштабах.

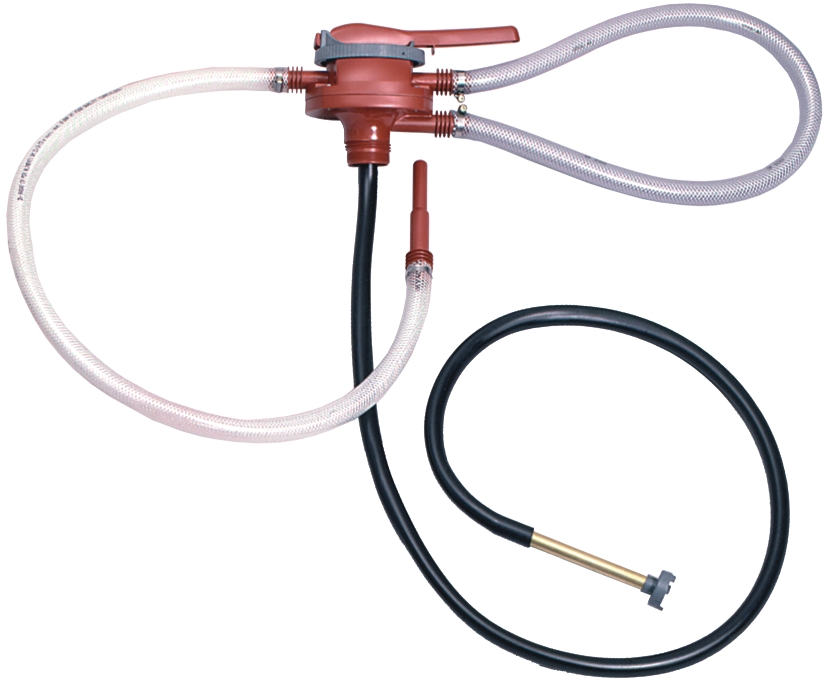

Ручной химический насос

Ручной химический насос

Примерами таких аппаратов могут быть модели BIGGA LCP-400s или AdBlue BIGGA LCP-400m, BIGGA RCP-25m или BIGGA RCP-25 s, Groz 44192 CMP/10 и GROZ PRP-01, INVIKTA 632 и LUTZ.

Процесс перекачки агрессивных субстанций всегда требует изоляции и герметичности, чтобы сохранить изначальные свойства перекачиваемых химических составов без инородных примесей. Не менее жесткие требования предъявляются и к безопасности окружающей среды и персонала, который обслуживает насосные установки.
