Характеристики и обзор моделей дренажных насосов Grundfos

Содержание

  1. Виды дренажных насосов
    1. Концерн Grundfos
    2. Основные данные насосов Grundfos
  2. Виды и описание
    1. Обзор дренажных насосов GRUNDFOS UNILIFT AP и KP (видео)
    2. Наиболее популярные модельные ряды дренажных насосов Grundfos

Немаловажную роль в жизни человека играет вода, но в некоторых случаях, от нее возникают серьезные проблемы. Во время паводков, таяния снега, обильных дождей, поднятия грунтовых вод, прорыва водопроводов возникает образование большого количество воды, которая способна подмывать фундамент построек, подтапливая их подвалы.

На помощь в таких ситуациях, для ликвидации затопления, отлично подойдет дренажный насос. С помощью такого насоса можно легко сделать откачку жидкости без особых усилий даже имеющую определенную загрязненность.

1 Виды дренажных насосов

Дренажный насос — насос, который предназначается для откачивания жидкости в больших объемах, где содержание механических примесей не превышает 5-10%. Дренажные насосы предназначены для откачивания жидкости (дренажа) с бассейнов, подвалов, котлованов, затопленных участков, шахт, промышленных систем и прочих установок для очистки жидкости.

Все насосы, предназначенные для дренажа, делятся на:

  • поверхностные;
  • погружные.

Поверхностные насосы устанавливаются вне резервуара с жидкостью, на поверхности земли. Чтобы выполнить откачивание отходов, на дно резервуара спускается шланг или труба. Для автоматического включения-выключения двигателя подводится поплавковый механизм к рычагу пуска. Поплавковый механизм в автоматическом режиме следит за изменением уровня в котловане.

Дренажные насосы Грундфос

Дренажные насосы Грундфос

При изменении заданного уровня стоков, автоматически включается дренажное оборудование и происходит всасывание жидкости и выброс ее за пределы резервуара. За счет своей мобильности поверхностные насосы без труда можно перемещать в нужное место, выполнить ремонт оборудования в случае сбоя в работе или поломки.

Погружные насосы по принципу работу ничем не отличаются от поверхностных.

Погружной насос имеет несколько конструкционных отличий. В отличие от поверхностных, где всас выполняется входным шлангом, погружные насосы опускаются в котлован с жидкостью и происходит перекачка через всасывающее отверстие в днище насоса.

Для выполнения описанных задач подойдет дренажный насос Grundfos, который зарекомендовал себя с наилучшей стороны на рынке аналогичного оборудования. Благодаря тому, что оборудование отлично справляется со своими задачами и обладает отменным качеством, к нему есть высокий спрос у потребителя.
к меню ↑

1.1 Концерн Grundfos

Grundfos (Грюндфос) — компания, которая производит насосное оборудование, ее главный офис располагается в датском городе Бьеррингбро. Численность персонала этой компании к 2009 году насчитывало 18 тысяч человек в разных странах. Концерн Grundfos в год изготовляет до 16 миллионов агрегатов насосного оборудования.

Концерн GRUNDFOS в России

Концерн GRUNDFOS в России

К основным категориям оборудования компании относятся:

  • погружные насосы, маркировка — SP;
  • центробежные насосы, маркировка — CR;
  • циркуляционные насосы, маркировка UR.

Кроме изготовления насосных агрегатов в производственные мощности заводов заложено производство электродвигателей для насосов и комплектующие для них.
Grundfos была основана в далеком 1945 году. ЕЕ основателем был Поль Ду Йенсен. Сперва компания балы названа Bjerringbro Pressestoberi og Maskinfabrik, что означало Фабрика пресс-литья и обработки машинным способом в Бьеррингбро. Но шли годы и название менялось несколько раз, пока в 1967 году пока она не получила свое теперешнее имя.

В настоящее время ресурсы компании позволяют быть мировым лидером по производству насосного оборудования и его комплектующих, а так же диктовать моду на развитие технологий для обработки воды.
к меню ↑

1.2 Основные данные насосов Grundfos

Категории дренажных насосов данного бренда можно разделить на подвиды:

  • модели для работы с чистой или слабозагрязненной воды;
  • модели для работы с грязной водой.

Можно сказать, что первая категория данных устройств рассчитана на перекачивание чистой воды, в которой могут содержаться частицы в твердом виде не более 5-10 мм в диаметре. Вторая категория оборудования выполняет те же функции, но с частицами от 10 мм и выше. Погружные дренажные насосы Grundfos имею так же свои модельные ряды, в которые входят канализационные и скважинные ряды.

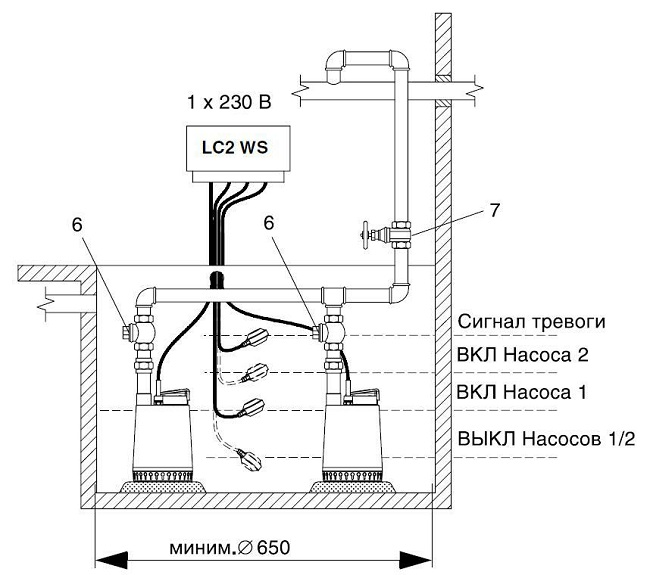

Схема установки дренажного насоса Grundfos серии Unilift KP

Схема установки дренажного насоса Grundfos серии Unilift KP

Дренажные насосы Грундфос в определенных сферах применения выполняют успешно следующие задачи:

  • системы полива;
  • системы водопроводов и водоснабжения;
  • выкачивание излишней воды из котлованов, приямков, затопленных подвалов, бассейнов.

Дренажный погружной Grundfos насос может быть актуальным при выполнении полива, главное чтобы была емкость с водой (колодец, бак, бочка, ведро).
Дренажные насосы по своему строению являются центробежными.

Конструкция агрегатов:

Два отсека корпуса: насосный отдел и герметичная камера, в которой встроен электродвигатель.

Почти все модели изготавливаются из нержавейки, за исключением некоторых случаев из чугуна (например, при изготовлении канализационных агрегатов). Есть некоторые виды малобюджетных вариантов, которые предназначены для использования в неагрессивной среде с чистой водой выполняются в пластиковом корпусе. При изготовлении крыльчатки используется, в качестве материала, либо технополимер, либо нержавеющая сталь.

На каждую модель сверху устанавливается удобная ручка, которая упрощает транспортировку, к ней можно подвязать трос для погружения насоса в воду. Для предотвращения загрязнения крупными механическими элементами насосное отделение защищено сетчатым фильтром перед всасывающей камерой.
к меню ↑

2 Виды и описание

По своим характеристикам дренажные насосы Grundfos во многом превосходят установки своих конкурентов, которые используются в повседневной жизни. В основном такое преимущество достигается высоким ресурсом эксплуатации и надежности, которыми обладают насосные аппараты Grundfos unilift. Они идеально подходят для выкачивания воды с глубинных скважин, глубина которых достигает 230 метров.

Устройство дренажного погружного насоса

Устройство дренажного погружного насоса

По ценовому диапазону Grundfos unilift нельзя назвать идеальным для потребителя, так как она высока, но это нивелируется высоким качеством оборудования. Насосное оборудование, которое производится компанией Grundfos делится на несколько серий:

  1. Серия SPO.
  2. Серия SQ.
  3. Серия SQE.
  4. Серия SP A (1 x 220В).
  5. Серия SP A (3 x 400В).

SPO выполняются из материалов, которые переносят коррозию и имеют продолжительный эксплуатационный срок. Их можно использовать в специфических условиях с повышенным давлением благодаря особенной конструкции. Способны выполнять водоснабжающие функции в частных и загородных дамах.

Насос погружной SQ предназначен для выкачивания воды из шахт, скважин, у которых разный диаметр горловины. Благодаря малым размерам, не возникает проблема эксплуатации во время работы с этими насосами. Скважинные насосы бывают центробежные и погружные. Исключен незапланированный перевод установки на холостой ход. Это обусловлено наличием электронных элементов защиты.

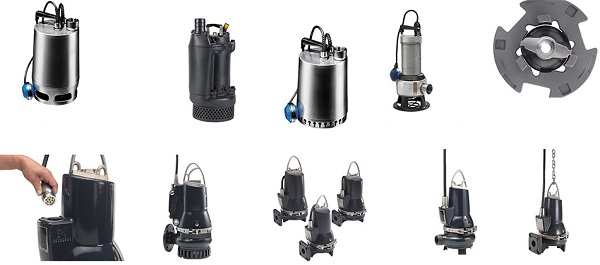

Модели дренажных и грязевых насосов Grundfos

Модели дренажных и грязевых насосов Grundfos

Насосы Grundfos дренажные SQE не имеют отличий от предыдущей серии. Единственным отличие является наличие шкафа управления Grundfos CU 301. С помощью этого шкафа можно работать с погружным оборудованием и полностью его контролировать, регулировать число оборотов у двигателя и давление в системе.
Модели из серии SP A (1 x 220В) предназначены для снабжения питьевой, сантехнической, морской и технической воды в жилые дома оросительные системы из резервуаров или источников с водой. Доля примесей или песка в транспортируемой воде не должна превышать 50 г/м3.

SP A (3 x 400В) практически одинаковы по параметрам с предыдущей серией. Они предназначены для тех же целей, но с большими объемами воды и рассчитаны на большую мощность, благодаря чему экономят время.
к меню ↑

2.1 Обзор дренажных насосов GRUNDFOS UNILIFT AP и KP (видео)


к меню ↑

2.2 Наиболее популярные модельные ряды дренажных насосов Grundfos

Grundfos Unilift серии KP относятся к моделям наиболее популярным у бренда Grundfos и насчитывает до десяти моделей. Предназначены для перекачивания чистых жидкостей с твердыми примесями диаметром до 10 мм.

Маркировка модельного ряда Unilift KP:

Маркировка Обозначение
М1 Без поплавкового выключателя
А1 С поплавковым выключателем
AV1 С поплавковым выключателем вертикального типа

Технические характеристики:

Мощность 0,3/0,5/0,7 кВт
Максимальный напор воды 5,5/7,5/9
Максимальная производительность 8,5/11,5/14 куб/час
Диаметр выхода для воды 32 мм
Длина кабеля 10 м
Материал крыльчатки и корпуса Нержавеющая сталь
Вес 6-8 кг

Grundfos Unilift серии СС имеет родственные схожести с предыдущей серией. Устройства этого типа рассчитаны для перекачивания жидкостей с температурой до +50 градусов. Отличается эта серия рядом улучшений в корпусе оборудования:

  • наличие обратного клапана;
  • система уплотнений улучшенного типа;
  • ввод силового кабеля имеет герметичное исполнение;
  • защита механизмов от сухого хода;
  • наличие кожуха для охлаждения.

Универсальный переходник позволяет соединять трубы разного диаметра. Глубину, на которой будет насос в работе, можно регулировать поплавковым выключателем. Модельный ряд представлен семи вариациями.

Погружной дренажный насос GRUNDFOS UNILIFT CC 7 A1

Погружной дренажный насос GRUNDFOS UNILIFT CC 7 A1

Технические характеристики:

Мощность 0,25/0,38/0,78 кВт
Максимальный напор воды 5/7,5/9,5 м
Максимальная производительность 6/10/14,5 куб/час
Материал крыльчатки и корпуса технополимер
Вес 4,6/5 кг

Продукция данной серии является самой дешевой из всей продукции компании, так как выполняется из пластика.

Модельный ряд Unilift KP подходит для работы с грязными жидкостями и насчитывает несколько десятков моделей. Температура жидкости не должна превышать +55 градусов. На предельный диаметр сторонних частиц в воде указывают начальные числа в начале маркировки: 12, 35, 50. Наличие буквы А в маркировке указывает на наличие поплавкового выключателя, цифры 1 или 3 — одно или трехфазное исполнение.

Технические характеристики:

Мощность 0,7-2,15 кВт
Максимальный напор воды до 18 м
Максимальная производительность до 35 куб/час
Материал крыльчатки и корпуса нержавейка
Вес до 15 кг

Дренажные насосы Grundfos DP, в отличие от выше перечисленных моделей, не относятся к разряду бытовых. Основное применение получили в промышленной отрасли. Изготавливаются из чугуна. Такое исполнение влияет на размеры, параметры и вес оборудования, вследствие чего их стоимость в разы больше предыдущих серий.

Водная среда может быть загрязненной твердыми частицами до 10 мм в диаметре и с рН от 4 до 10, при этом температура воды не должна превышать +40°C.

Дренажный насос Grundfos DP

Дренажный насос Grundfos DP

Маркировка данных моделей расшифровывается следующим образом:

  • А — поплавковый выключатель;
  • В — максимальный размер твердых частиц;
  • С — диаметр выходного отверстия;
  • D, F — мощность двигателя, его тип;
  • Е — наличие непоплавкового датчика уровня;
  • Ех — корпус взрывозащищенного исполнения.

Технические характеристики:

Мощность До 3,5 кВт
Максимальный напор воды 13,5/20,1/25 м
Максимальная производительность до 48 куб/час
Материал крыльчатки и корпуса чугун
Вес до 61 кг

Дренажные насосы модели DPK относятся к промышленной группе и предназначены для работы с водой, в которой твердые примеси диаметром до 10, 15, 20 мм. Диаметр патрубка на выходе от 50 до 150 мм.

Технические характеристики:

Мощность 0,7-22 кВт
Максимальный напор воды до 51 м
Максимальная производительность до 155 куб/час
