Характеристики модельного ряда насосов Grundfos Unilift

Содержание

  1. Общие характеристики
    1. Назначение
    2. Конструкция
  2. Модели насосов
    1. Модельный ряд Unilift Kp
    2. Обслуживание насоса Unilift KP (видео)
    3. Модельный ряд Unilift Cc
    4. Модельный ряд Unilift Ар
    5. Серия Dp
    6. Серия Dpk

Ассортимент современных дренажных насосов достаточно велик. Выделяется на общем фоне производителей подобных устройств датская компания Grundfos. Несмотря на то, что стоимость моделей данного бренда на порядок выше среднего, устройства имеют необычайную популярность.

Причиной этого является высокое качество продукции компании, которое позволяет достойно конкурировать на рынке. Дренажные насосы Грундфос представлены широким рядом моделей и марок.

1 Общие характеристики

Дренажные устройства делятся на такие подвиды:

  • для чистой и слабозагрязненной жидкости;
  • для грязных вод.

Дренажные насосы Grundfos unilift

Дренажные насосы Grundfos Unilift

К первой категории относятся насосы, которые могут перекачивать жидкости, с содержанием твердых частиц диаметром до 5-10 мм. Устройства второй категории  перекачивают воду с частицами от 10 мм. К погружным аппаратам относят также скважинные и канализационные модели, но у них специфическая сфера применения.
к меню ↑

1.1 Назначение

Насос Grundfos Unilift применяют для решения таких задач:

  • создание систем полива;
  • создание водоснабжения;
  • откачивание воды из бассейнов, затопленных помещений, подвалов;
  • перекачка воды из озер и рек;
  • откачивание стоков от стиральных машин, раковин, душевых, уровень которых расположен ниже канализационного;
  • понижение уровня грунтовой воды.

Качать воду для полива можно как из колодца, так и из другой емкости – бочки, бака. Поэтому погружной дренажный насос грюндфос актуален для загородных домов, дач.

Устройства используют также в промышленности, например, отвод воды из прачечной, в строительстве – осушают котлованы.
к меню ↑

1.2 Конструкция

Насосы Unilift являются центробежными. Корпус агрегата состоит из двух отсеков. Снизу расположен насосный отсек, второй отсек – это герметичная камера с электродвигателем. Почти все модели аппаратов юнилифт изготовляются из нержавеющей стали, чугун используется редко, в основном для канализационных устройств.

Некоторые недорогие модели для чистой и слабозагрязненной жидкости изготовляются из пластика. На каждой модели устройства имеется удобная ручка для транспортировки и эксплуатации (можно привязать трос, погружая в колодец аппарат). Крыльчатку выполняют из нержавейки или технополимера.

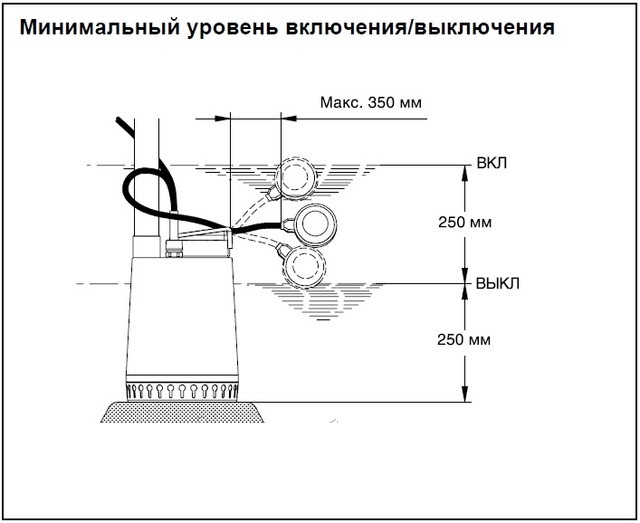

Принцип работы поплавкового выключателя дренажного насоса

Принцип работы поплавкового выключателя дренажного насоса

Температура перекачиваемой насосом среды должна колебаться до +40 градусов, ряд моделей может работать с жидкостью до +50 градусов. Всасывающая камера имеет на входе сетчатый фильтр, который препятствует загрязнению крупными частицами.
к меню ↑

2 Модели насосов

Дренажные насосы Грундфос имеются таких серий: Unilift CC, Unilift KP, Unilift AP и другие.
к меню ↑

2.1 Модельный ряд Unilift Kp

Серия Юнилифт Кп относится к наиболее популярным моделям насосов бренда Грундфос. Существует около десяти моделей этой серии. Предназначается в основном для перекачивания чистой и слабозагрязненной среды с примесями размером до 10 мм. Чаще используют для бытовых нужд.

Условные обозначения в маркировке моделей указывают на особенность конструкции помпы.

  1. Маркировка М 1 означает модель, которая не имеет поплавкового выключателя.
  2. Маркировка А 1 указывает, что модель с поплавковым выключателем, такая, как Grundfos Unilift Кр 350 А 1.
  3. Маркировка АV 1 – это модель с поплавковым выключателем вертикального вида. Например, модель Grundfos Unilift Кр 150 АV 1, Grundfos Unilift Кр 250 АV

Дренажные насосы этого модельного ряда обладают такими характеристиками.

  1. Мощность у разных моделей составляет: 0,3; 0,5; 0,7 кВт.
  2. Напор на максимуме выдает: 5,5; 7,5; 9 м.
  3. Наибольшая производительность колеблется от 8,5 до 14 куб/ч.
  4. Выход в диаметре имеет 32 мм.
  5. Силовой кабель длиной 10 м.
  6. Корпус и рабочее колесо изготовлены из нержавеющей стали.
  7. Весит 6-8 кг.

к меню ↑

2.2 Обслуживание насоса Unilift KP (видео)


к меню ↑

2.3 Модельный ряд Unilift Cc

Этот модельный ряд похож на предыдущий. Аппараты Unilift Cc перекачивают жидкость с температурой +50 градусов. Отличается эта серия улучшениями  конструкций корпуса.

  1. Силовой кабель на вводе полностью герметичен.
  2. Присутствует клапан, который удаляет воздух в рабочем отсеке, благодаря этому устройства применяют, чтобы полностью осушать источник, оставляя лишь 3 мм.
  3. Улучшены уплотнения.
  4. Аппараты защищены от сухого хода.
  5. Наличие обратного клапана.
  6. Наличие охлаждающего кожуха, который обеспечивает непрерывную работу дольше, чем в других моделях.

В устройствах есть универсальный переходник, с помощью которого можно выполнить соединение с трубами с различным диаметром: от 3/4 до 1 1/4 дюйма. Аппараты оснащены также поплавковым выключателем. В нем можно регулировать длину срабатывания, то есть устанавливать, при каком уровне воды помпа отключится.

Существует 7 вариаций моделей Unilift Cc, самые популярные из которых Grundfos Unilift сс 5 m 1, Grundfos Unilift cc 9 m 1, Grundfos Unilift cc 5 a 1. Общие параметры моделей таковы.

  1. Мощность в пределах: 0,25 – 0,78 кВт.
  2. Наибольший напор от 5 до 9,5 м.
  3. Производительность составляет: 6 – 14,5 куб/ч.
  4. Корпус и крыльчатка изготовлены из технополимера.
  5. Весит до 5 кг.

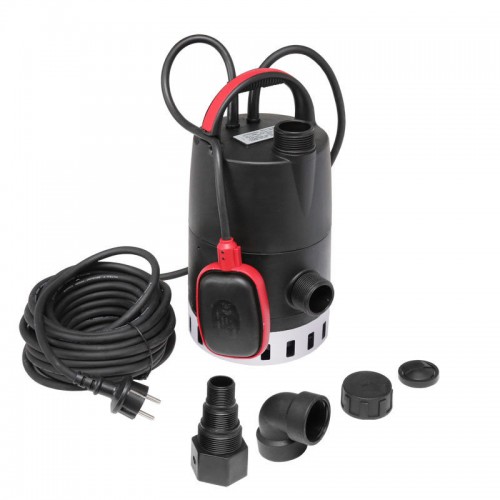

Grundfos Unilift Cc

Grundfos Unilift Cc

Модели этого типа изготовляются из пластика, поэтому являются самыми дешевыми из всех товаров бренда.
к меню ↑

2.4 Модельный ряд Unilift Ар

Серия Unilift Ар имеет наибольшее число моделей, более одного десятка, и наиболее подходит для загрязненной жидкости. Материалом для корпуса и рабочего колеса служит нержавейка. Может работать при температуре воды до + 55 градусов, но рекомендована меньшая температура для постоянной работы.

Маркировка аппаратов Unilift Ар может включать три числовые значения. Они означают, с каким максимальным диаметром твердых частиц может работать помпа. Этот диаметр может быть 12, 35 и 50 мм.

Буква А в маркировке изделия указывает, что в наличии имеется поплавковый выключатель. Цифра 1 или 3 означают однофазный или трехфазный двигатель. Например, модель Grundfos Unilift ар 12 40 04 a 1, где 12 – это диаметр частиц, с которыми может работать устройство, а 1 – в аппарате имеется поплавок и двигатель однофазный.

Характеристики этого вида продукции такие.

  1. Аппараты мощностью: 0,7 – 2,15 кВт.
  2. Напор до 18 м.
  3. Отличаются производительностью до 35 куб/ч.
  4. Вес составляет в среднем 15 кг.

Наиболее популярна модель Grundfos Unilift ар 12 40 08 a 1.
к меню ↑

2.5 Серия Dp

Серия Dp – это устройства промышленные, в быту не используются. Они изготовляются из чугуна, стоимость в несколько раз превышает предыдущие варианты, и, соответственно, отличаются внушительными параметрами.

Аппараты работают с загрязненной водой, с частицами до 10 мм, при температуре + 40 градусов. Абразивные вещества не наносят вреда устройству.

В маркировке устройства указывается присутствие поплавка, датчика уровня, отмечается, что корпус взрывозащищен, обозначается размер твердых частиц (10), выход в диаметре (50 и 65), тип двигателя и его мощность.

Grundfos Unilift Dp

Grundfos Unilift Dp

Характеристики серии.

  1. 3,5 кВт достигает мощность.
  2. От 13,5 до 25 м имеем напор.
  3. До 48 куб/ч – производительность.
  4. Средний вес – 61 кг.

Некоторые модели имеют датчики уровня, и могут поставляться со шкафом управления.

Серия Ef имеет похожие параметры, отличие лишь в размере твердых частиц, с которыми может работать устройство. Диаметр их может составлять до 30 мм.
к меню ↑

2.6 Серия Dpk

Тип насосов Dpkимеет больше десяти вариантов. Эта серия используется для воды с примесями от 10 до 20 мм, с температурой до + 40 градусов. Выходной патрубок больше, чем в моделях Dp. Отличаются высокими параметрами.

  1. Мощность варьируется в пределах 0,75 – 22 кВт.
  2. Устройства с максимальным напором до 51 м.
  3. Отличаются внушительной производительностью – до 155 куб/ч.

Unilift KP 150-A-1

Unilift KP 150-A-1

Маркировка серии содержит также информацию о способе пуска двигателя. При прямом способе наблюдаем в маркировке символы 0D, значение 1D означает тип «звезда-треугольник».
