Особенности применения различных моделей циркуляционных насосов Grundfos

Содержание

  1. Циркуляционные насосы Grundfos для горячей воды и их особенности
    1. Общая классификация
    2. Особенности рециркулярной напорной системы
    3. Общие технические характеристики циркуляционной техники Грюндфос
    4. Циркуляционный насос Grundfos 25 40 (Grundfos UPS 25-40)
    5. Циркуляционные насосы Grundfos 32 60
    6. Циркуляционные насосы Grundfos 32 80
    7. Сравнение циркуляционных насосов Grundfos UPS и Alpha2 (видео)
    8. Монтаж и установка циркуляционного насоса Grundfos

Циркулярный насос – это главная деталь системы водообеспечения в доме. Именно от этого агрегата зависит водоснабжение населения и производственных мощностей горячей водой. От этих аппаратов также зависит вся система отопления. Система ГВС – это система горячего водоснабжения.

Главным отличительным моментом этой категории насосов всегда было то, что высота подачи воды не имеет значения, поэтому, практически для любого дома можно устанавливать электронасос малой или средней мощности, так как движение жидкости для рециркуляции гвс обеспечивается сразу в двух направлениях.

1 Циркуляционные насосы Grundfos для горячей воды и их особенности

Центральное, районное или локальное отопление – это процесс перемещения нагретой в котле воды в трубы отопления и батареи. Циркулярные насосы Grundfos – это качественное и надежное решение для любой ГВС.
к меню ↑

1.1 Общая классификация

Насосы бывают циркулярными и рециркулярными. Циркуляционный насос может быть укомплектован двумя типами роторов:

  1. Мокрым. Мотор перекачивает жидкости при помощи рабочего колеса, которое находится прямо в рабочей жидкости. Эти роторы не требуют дополнительного охлаждения и смазки. Статор при этом находится в нержавеющем стакане без магнитных свойств.
  2. Сухим. Мотор этого устройства не соприкасается с перекачиваемой жидкостью. Он отделен от рабочей жидкости скользящим торцевым уплотнителем. Охлаждаются вентиляторами, которые установлены на валах.

Устройство циркуляционного насоса с мокрым ротором

Устройство циркуляционного насоса с мокрым ротором

Преимущество и недостаток сухих роторов:

  • подходят для больших котелен с внушительными объемами рабочей жидкости для перекачки внутри системы;
  • из-за вентиляторов, которые установлены для охлаждения шумят намного больше, чем установки с мокрыми роторами.

Преимущества мокрых роторов:

  • за счет внутреннего охлаждения практически не шумят;
  • мало весят и компактные по габаритам;
  • долгое время могут обходиться без обязательного техосмотра;
  • легко поддаются починке.

к меню ↑

1.2 Особенности рециркулярной напорной системы

Рециркуляционный насос спроектирован таким образом, чтобы повышать уровень мощности гидравлики в отопительных системах. Напор и расход (пропускная мощность) таких насосов должна обязательно приниматься во внимание, если планируется установка на трубопроводы с малым или низким коэффициентом теплоотдачи.

Максимальная температура этих систем +90-95°С. Такие аппараты можно устанавливать как для отопительных систем, так и для трубопроводов с питьевой водой.

Циркуляционные насосы с усовершенствованным корпусом

Циркуляционные насосы с усовершенствованным корпусом


к меню ↑

1.3 Общие технические характеристики циркуляционной техники Грюндфос

Из преимуществ можно выделить:

  • насосы Грундфос не издают шума и вибраций, за счет мокрого ротора;
  • переключатель помпы дает возможность гонять насосы в экономичном режиме энергопотребления при максимальном уровне производительности;
  • корпус из чугуна и нержавейки долго держит тепло и не подвержен коррозийным процессам;
  • благодаря конструкционным особенностям циркуляционные насосы для гвс Grundfos могут выдерживать давление в 10 бар;
  • диапазон рабочих температур – от +2°С до +100-110 °С;
  • обладают защитой от перегрева класса IP.

к меню ↑

1.4 Циркуляционный насос Grundfos 25 40 (Grundfos UPS 25-40)

Эти агрегаты спроектированы для эксплуатации в условиях бытовых системах закрытого отопления и для подогрева теплых полов.

Насосное оборудование  Grundfos UPS 25-40 укомплектовано двигателем с мокрым ротором, за счет чего можно долгое время не беспокоиться о техосмотре и профилактике системы. Мотор самоохлаждается, подшипники смазываются за счет циркуляции рабочей жидкости. А замкнутая система не нуждается в частой прочистке.

На корпусе аппарата Grundfos UPS 25-40 есть трехфазный переключатель скоростей работы помпы для малой, средней (оптимальной) и высокой скорости работы.
к меню ↑

1.5 Циркуляционные насосы Grundfos 32 60

Это универсальный трехскоростной аппарат, с чугунным корпусом, мокрым ротором и вариантами рабочих температур от +2°С до +100°С. Используется для систем ГВС, подогрева теплых полов и в системах охлаждающего кондиционирования.

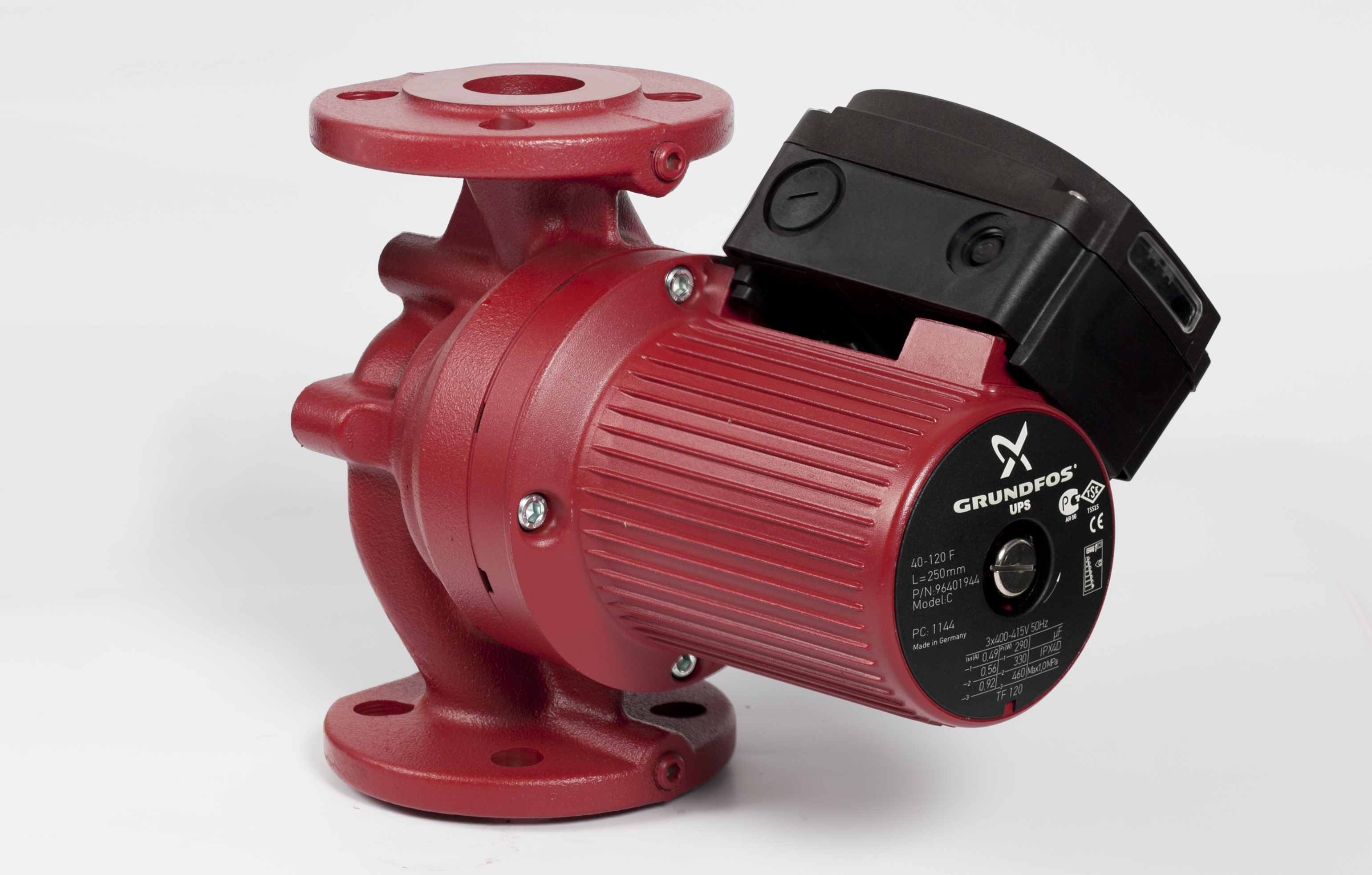

Циркуляционные насосы Grundfos 32 60

Циркуляционные насосы Grundfos 32 60

Компактность размеров Grundfos UPS 32-60 180 и длина установки в 18 см делает агрегат очень удобным в использовании. Насос нужно просто подключить к розетке и выбрать скорость работы помпы. Техника производства Дании гарантирует безопасное и надежное использование в течение 10 лет.
к меню ↑

1.6 Циркуляционные насосы Grundfos 32 80

Спроектирован этот аппарат для систем кондиционера, теплого пола, отопления. Чугунный корпус долго держит тепло, детали из нержавейки не подвергаются быстрому износу и коррозии. Мокрый тип ротора обеспечивает длительную эксплуатацию без обязательных работ по профилактике систем.

Переключатель трех скоростей и керамический вал, керамические и графитовые подшипники (осевой и радиальные), давление в 10 бар и защита двигателя от перегрева – все это делает аппараты Grundfos UPS 32-80 180 столь привлекательными по сочетанию цены и качества.
к меню ↑

1.7 Сравнение циркуляционных насосов Grundfos UPS и Alpha2 (видео)


к меню ↑

1.8 Монтаж и установка циркуляционного насоса Grundfos

После того, как смонтировали трубопровод, в легкодоступном месте монтируется и устанавливается напорное оборудование. Это нужно для того, чтобы в дальнейшем сделать ремонт или профилактику аппаратуры легкой и эффективной.

На входе и выходе из напорного оборудования ставят систему запорной арматуры. Это помогает в дальнейшем не сливать воду из труб. Важно соблюдать горизонтальное размещение двигателя и исключить возможность попадания влаги или конденсата на клеменную коробку.

Для систем с рабочей температурой более 90°С  для электрического подключения лучше использовать термоустойчивый силовой кабель. Корректность соблюдения силы тока техническому паспорту устройства обязательна.

Подключение кабеля зависит напрямую от расположения коробки с клеммами. Правое и левое подключение регулируется при помощи заглушек. Силовой кабель обязательно должен иметь заземление.

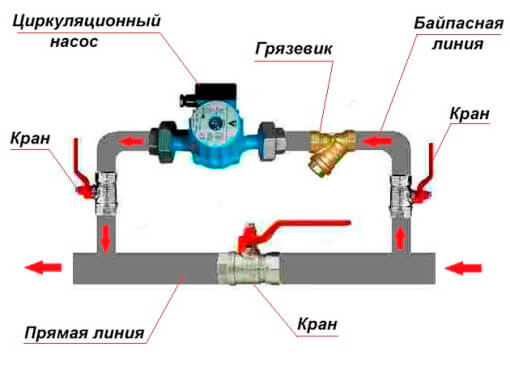

Схема установки циркуляционного насоса в системе отопления

Схема установки циркуляционного насоса в системе отопления

Перед запуском насоса нужно воспользоваться вентилем (при его наличии), для того, чтобы выпустить воздух из трубопровода перед наполнением воды или теплоносителя. Чтобы избежать вскипания теплоносителя (кавитации) нужно убедиться, что давление в трубопроводе в пределах заявленной в техническом паспорте нормы.

Кавитация в трубопроводе может привести к разрушению крыльчатки пузырьками пара. Обычно это явление сопровождается шумовыми эффектами в  трубах. Привести все в норму поможет повышение давления в трубах.
