Циркуляционный насос Wilo: выбор, установка, правила эксплуатации

Содержание

  1. Кратко о компании
  2. Особенности устройства
    1. Разновидности
    2. Насос с сухим ротором
    3. Насос с мокрым ротором
  3. Выбор и установка
    1. Монтаж аппаратов
    2. Эксплуатация
    3. Разборка для ремонта циркуляционных насосов WILO с «мокрым» ротором (видео)

Естественная циркуляция теплоносителя подходит не для всех систем отопления. В больших частных домах, где много разводок трубопровода, отдача тепла от радиаторов, которые установлены далеко от котла, снижается. Для решения этой проблемы существует два выхода. Первый из них – это увеличение количества секций в радиаторах, а второй – установка циркуляционного насоса. Второй способ более эффективен.

Достойное место на рынке насосов для отопления занимает немецкая компания Wilo.

1 Кратко о компании

Предприятие, основанное в 1872 году немцем Луисом Оплендером, изготовляло бытовые принадлежности из медных сплавов. Сын его выучился на инженера-механика и стал продолжать семейное дело. Он изобрел конструкцию циркуляционных насосов, которые стали изготовляться и  были поставлены на поток в 1929 году. На сегодняшний день эта крупнейшая компания является мировым лидером по производству циркуляционных насосов для ГВС и системы отопления для частных домов и промышленности.

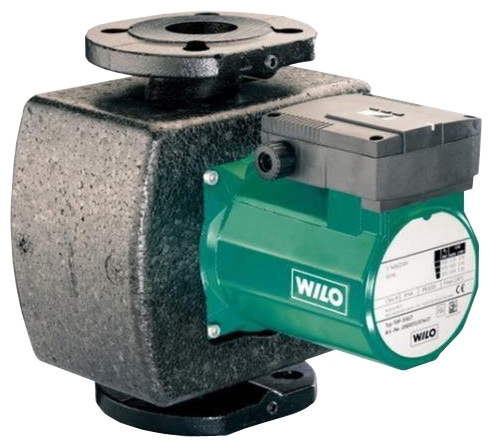

Циркуляционный насос Wilo TOP-S65

Циркуляционный насос Wilo TOP-S65


к меню ↑

2 Особенности устройства

Основная задача циркуляционных насосов вило заключается в том, чтобы увеличить тепловую отдачу отопительной системы, в частности, радиаторов. Они увеличивают КПД. при небольшой затрате топлива для нагрева теплоносителя, теплоотдача получается высокой. Секрет такой экономии заключается в том, что жидкость в системе отопления циркулирует принудительно, а не за счет естественных физических процессов.

В обычной системе отопления от котла по трубам подачи идет горячая вода, обратно же к котлу возвращается практически холодная (так называемая обратка). И именно за счет естественного процесса подъема горячего вверх и опускания холодного вниз и работает вся система.

В условиях принудительной циркуляции, теплоноситель во всем отопительном контуре имеет одинаковую температуру, благодаря чему и увеличивается площадь теплоотдачи при тех же затратах топлива.

Кроме того, используя циркуляционный насос wilo, можно сэкономить на материалах для отопления, используя трубы с меньшим диаметром, потому как теплоноситель в трубопроводе будет перемещаться под давлением.

Циркуляционные насосы wilo должны работать непрерывно, чтобы обеспечить постоянную циркуляцию теплоносителя. Поэтому к ним выдвигаются высокие требования в области качества материалов, сборки и технических характеристик в общем.

Помпа вила – это электронасос, следовательно, потребляет электричество. И в соотношении цены устройства и его качества является оптимальным выбором, поскольку средняя величина мощности насосов для отопления вило, предназначенных для частных домов, составляет всего 250 Вт в сутки.

Насос вило бесшумный в работе. В нем нет вентилятора, предназначенного для охлаждения устройства.

Двуроторный циркуляционный насос

Двуроторный циркуляционный насос

Средние характеристики агрегатов таковы:

  • напор составляет 8 м;
  • давление внутри водопровода – 5 м3/ч.

к меню ↑

2.1 Разновидности

Циркуляционные насосы для систем отопления wilo имеют две модификации:

  • устройства с сухим ротором;
  • устройства с мокрым ротором.

к меню ↑

2.2 Насос с сухим ротором

Насосами с сухим ротором называют устройства, где ротор и крыльчатка находятся в разных корпусах. Крыльчатка постоянно находится в воде и, вращаясь, создает ее циркуляцию. Ротор находится в отдельном герметичном корпусе вместе с двигателем. Такие устройства устанавливаются в двух случаях:

  • системы отопления промышленного типа;
  • системы горячего водоснабжения.

Все дело в том, что установки с сухим ротором создают много шума в своей работе, поскольку двигатель и ротор работают в сухом герметичном корпусе и ничто не погашает шума от их работы. К тому же такие помпы требуют дополнительного охлаждения и смазки.

В случае установки насоса с сухим ротором в системе отопления, для него отводится отдельное помещение. В многоэтажных домах и на предприятиях их устанавливают в подвалах или котельных.

В жилых помещениях такие устройства могут устанавливаться в системе ГВС и выполнять функции повышающего насоса. В этом случае шумом от работы помпы можно пренебречь, поскольку работает она не круглосуточно, а лишь в тех случаях, когда открывают кран для подачи воды.
к меню ↑

2.3 Насос с мокрым ротором

В насосах с мокрым ротором вся система,включая крыльчатку, ротор и двигатель, находится в одном корпусе и постоянно соприкасаются с водой. В отдельный блок выведены лишь электрические контакты. Вода, или другой теплоноситель, который находится внутри корпуса, не только является смазывающим веществом для насоса, но и полностью подавляет шумы от его работы.

Циркуляционный насос с сухим ротором

Циркуляционный насос с сухим ротором

Именно поэтому в жилых домах и квартирах всегда устанавливают циркуляционные насосы мокрого типа. Такие устройства работают абсолютно бесшумно.
к меню ↑

3 Выбор и установка

Прежде, чем выбрать какое-либо устройство, необходимо узнать все его технические характеристики. В первую очередь обращают внимание на мощность аппарата. Она напрямую зависит от площади, которую необходимо отапливать. Например:

  1. Допустим, площадь для обогрева равна 130 м2. Для того, чтобы отопительная система работала эффективно, потребуется насос для отопления wilo с мощностью 0,4 м3/час.
  2. Если площадь возрастает до 170 м2, необходим аппарат мощностью 0,6 м3/час.
  3. А на площадь в 300 м2, необходимая мощность — 0,9 м3/час.

Это приблизительные расчеты. Для более точного расчета требуется величина скорости теплоносителя внутри системы и специальные коэффициенты.
к меню ↑

3.1 Монтаж аппаратов

Производитель вило предоставляет большой выбор аппаратов для системы отопления. Благодаря огромному разнообразию можно выбрать любой размер резьбовых и фланцевых соединений, которые подойдут для монтажа к любой системе отопления.

Монтаж устройств не сложен.Установить циркуляционный насос wilo можно на трубопроводе. При небольших площадях до 750 м2 предпочтительнее модель Wilo-Star-RS. Данная серия аппаратов оснащена трехступенчатым переключателем. Необходимое напряжение в сети – 230 В. Температура рабочей жидкости от -10 до +110 градусов. Но окружающая температура не должна быть более +40 градусов.

Агрегат на валу располагают горизонтально либо вертикально. Установка с какими либо углами отклонения от горизонтали или вертикали категорически запрещена. Чаще всего установку производят на трубу обратной подачи, недалеко от входа в котел. Однако установка может быть произведена в любой точке отопительной системы, как на трубах подачи, так и на трубах обратки.

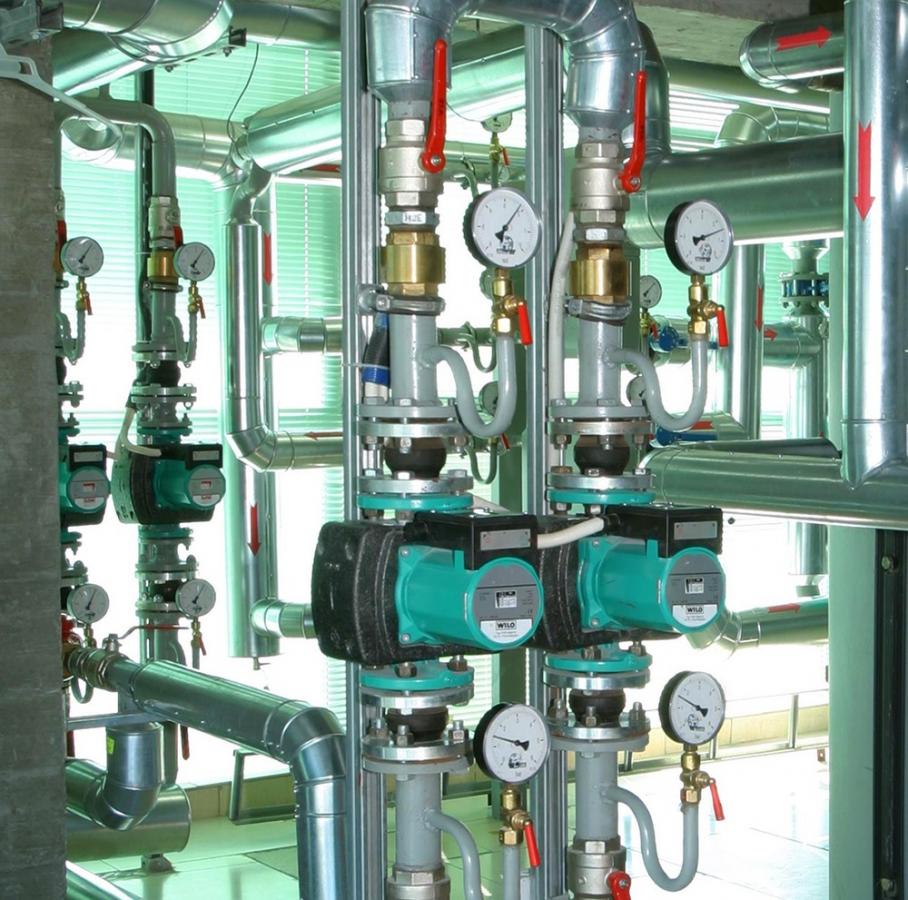

Циркуляционные насосы Вило в системе отопления

Циркуляционные насосы Вило в системе отопления

Для упрощения установки, ремонта и замены насоса в системе отопления, в трубу обычно вваривают байпас, а уже на него монтируют насос. Байпас — это участок трубы с отводными фланцами. На трубе байпаса, которая вваривается в основной отопительный контур, установлен кран. На отводной дуге так же установлены краны с обоих сторон насоса и фильтр на входе в него. Это позволяет, в случае необходимости ремонта или замены помпы, произвести все работы без слива системы и охлаждения помещения. Нужно будет лишь перекрыть краны с обеих сторон от насоса и открыть кран прямой циркуляции.

На клеммной коробке имеются два кабельных вывода. Следовательно, помпа подключается к электросети  с любой стороны. Клеммы имеют пружинное устройство, благодаря чему кабель подсоединить легко.

После установки насоса при первом его пуске необходимо стравить весь воздух из его корпуса. Для этого на лицевой стороне помпы есть винт. После запуска насоса винт нужно полностью выкрутить и подождать, пока из открывшегося отверстия побежит вода. Затем винт плотно закрутить обратно.

Итак, подключение циркуляционного насоса – процесс не сложный, который можно выполнить самостоятельно. Следует лишь правильно подобрать аппарат и ознакомиться с особенностями монтажа.
к меню ↑

3.2 Эксплуатация

Ремонт циркуляционных насосов wilo, как и любых других импортных устройств лучше производить в сервисном центре. Поэтому следует обращать внимание на предупреждение поломок.

  1. Не допускается работа аппарата с нулевой подачей.
  2. Нельзя эксплуатировать устройство без жидкости.
  3. Агрегат при длительном простое включают раз в месяц на 10-15 мин. Иначе существует вероятность, что он окислится и блокируется вал.
  4. Необходимо следить, чтобы аппарат работал лишь в допустимых границах установленных величин параметров.

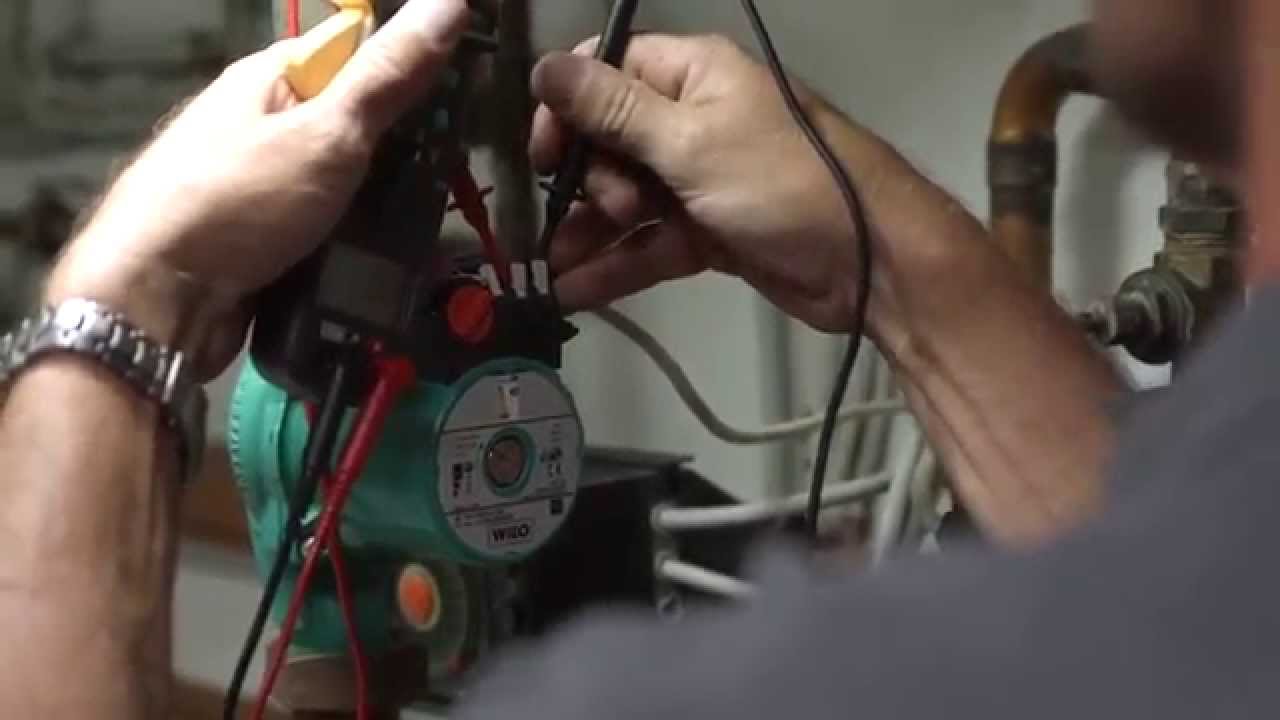

Тестирование электрической коробки насоса

Тестирование электрической коробки насоса

Периодически проводят техобслуживание устройств.

  1. Сперва удостоверяются в отсутствии вибрации и шума.
  2. Проверяют работу помпы по напорно-расходным параметрам.
  3. Проверяют, не нагревается ли чрезмерно двигатель.
  4. Смазывают резьбовую часть болтов фланцев.
  5. Проверяют заземление на корпусе.
  6. Проверяют, не протекает ли трубопровод в местах крепления.
  7. Удостоверяются в качестве соединений кабеля в клеммной коробке.

к меню ↑

3.3 Разборка для ремонта циркуляционных насосов WILO с «мокрым» ротором (видео)
