Канализационная насосная станция: параметры выбора, условия эксплуатации

Содержание

  1. Применение
    1. Классификация КНС
    2. Канализационная станция и ее конструкция
  2. Принцип работы
    1. Принцип работы комплектной КНС (видео)
    2. Как выбрать канализационную насосную станцию для частного дома?
    3. Установка КНС

При отсутствии возможности подключения частного дома или дачи к канализационной системе используют альтернативные варианты.

Канализационная насосная станция (КНС) или кустовая насосная станция перекачивает ливневые, сточные, промышленные, бытовые сточные жидкости к очистным сооружениям.

1 Применение

Канализационные насосные станции предназначены для подачи сточных жидкостей к коллекторам и очистным сооружениям. Для обеспечения функционирования канализационной насосной станции настраивается график подачи и напора для ежедневной и аварийной работы.

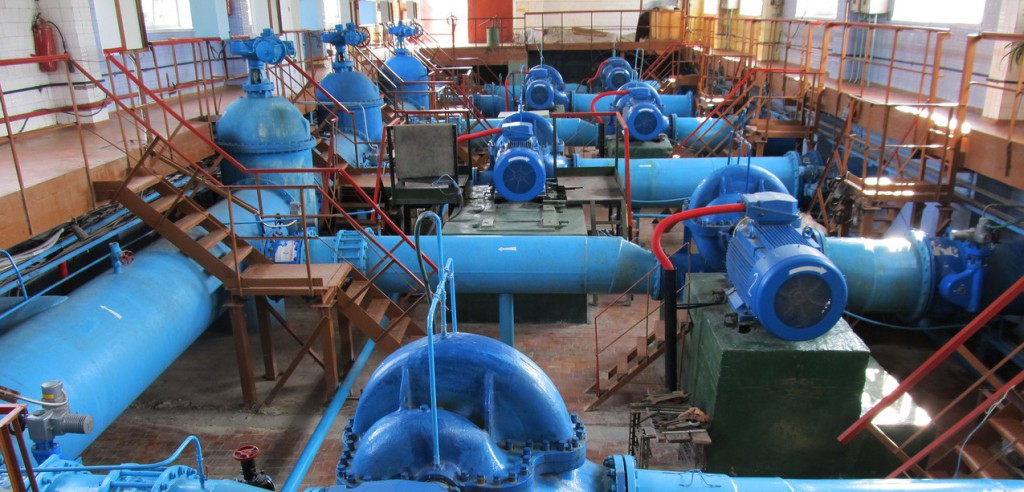

Канализационная насосная станция

Канализационная насосная станция

Список применения станций:

  • сбор и перекачка из дренажной системы ливневых стоков;
  • перекачивание канализационных стоков в коттеджных поселках;
  • в постройках в качестве промежуточного агрегата для дальнейшей подачи в централизованную магистраль;
  • в подвальных помещениях для выкачивания сточных вод.

к меню ↑

1.1 Классификация КНС

Существует несколько видов КНС с различными функциями и характеристиками.

В зависимости от типа перекачиваемых жидкостей, КНС бывают:

  • канализационные станции для ливневых стоков. Применяют, если отток ливневых жидкостей не возможен;
  • для бытового использования. Используются для отвода стоков от жилых строений. Бытовая канализационная насосная станция откачивает отходы с одного или нескольких сантехнических приборов;
  • для осадочных вод. Входят в состав механизмов для обработки и отвода осадков;
  • для промышленных сооружений. Промышленную канализационную насосную станцию используются для отвода стоков с агрессивными включениями.

По типу управления:

  • ручного управления. Управляет машинист насосных установок;
  • автоматического управления. Управляются установками, зависящими от уровня жидкости;
  • дистанционного управления. Управляются операторами, находящимися в дистанционном шкафу управления насосами кнс.Профстандарт отвечает за качество обслуживания канализационных станций.

По размещению механизма:

Блок управления КНС

Блок управления КНС

  • наземное размещение;
  • углубленное;
  • смешанное.

По надежности КНС делятся на три категории:

  1. Первая категория надежности. Агрегаты эксплуатируются без остановки. Санитарно-защитная зона может быстро загрязниться при остановке механизмов.
  2. Вторая допускает кратковременный перерыв в эксплуатации;
  3. Третью возможно приостановить на 24 часа для того, чтобы определить причину поломки.

к меню ↑

1.2 Канализационная станция и ее конструкция

В зависимости от модификации, кнс отличаются конструкцией. Основные конструктивные особенности рассмотрены ниже:

Устройство подземной КНС

Устройство подземной КНС

  • модульный резервуар накопления-этоемкость для сбора сточных вод. Материал емкости-пластик, металл, бетон. По виду материала варьируется стоимость агрегата;
  • насос. Насосы для кнс предназначены для перекачивания жидкостных масс. Станция состоит из двух помп (основной и вспомогательной). Насосы выполняют функцию подъема фекалий на высоту. Используются помпы погружного вида. Устанавливаются на цепях или направляющих. Благодаря размещению, в случае поломки, помпы легко заменяются;
  • трубопровод соединяет все элементы системы в единую конструкцию. Объединяет два насоса и служит направляющим трубопроводом для стоков;
  • поплавковый выключатель используются для выключения и включения насоса. Канализационная насосная станция содержит четыре поплавковых выключателя. При повышении уровня сточных вод до предельно допустимой черты, срабатывает механизм, включающий насос. При снижении уровня вод до минимального предела-насос отключается. Когда определенный уровень жидких масс достигается, вспомогательная помпа подключается;
  • вентиляция состоит из двух выходящих на воздух патрубка. Один выводит загрязненный воздух наружу, другой обеспечивает поступление свежего воздуха в систему;
  • фильтр обеспечивает предотвращения образования грязевых пробок;
  • лестница обеспечивает доступ рабочей силы для обслуживания системы;
  • щиток электрический снабжает электроэнергией кнс;
  • резервуарное отверстие для смотра.

к меню ↑

2 Принцип работы

У всех видов кнс принцип работы одинаковый.

  1. В приемный отсек поступают фекалии, с помощью насосов поступают в напорную трубу.
  2. С напорной трубы стоки попадают в камеру распределения после чего, по трубам поступают к очистным аппаратам.
  3. Обратный клапан предотвращает возврат стоков в трубу.
  4. При превышении допустимой нормы объема жидкости, подключается автоматически вспомогательный насос. Если два насоса не справляются с объемами, включается сигнализационная система.

Рабочий режим станции:

Каждый из четырех поплавковых датчика выполняет свою функцию:

  1. Первый отвечает за низкий уровень жидкости. Насос не включается.
  2. Второй включает помпу перекачивания жидкости.
  3. При избыточном уровне жидкости, подключается второй насос.
  4. Когда основной и дополнительный насос не справляются с объемом работы, в действие приходит четвертый датчик, включающий сигнализацию. Реагируя на сигнализацию, рабочие устраняют неполадку в системе.
  5. После завершения перекачивания, уровень масс снижается,срабатывает первый датчик, механизм отключается.

При каждом рабочем цикле насосы поочередно выполняют роль основного и вспомогательного. Благодаря этой функции, агрегаты долго не поддаются изнашиванию.

к меню ↑

2.1 Принцип работы комплектной КНС (видео)


к меню ↑

2.2 Как выбрать канализационную насосную станцию для частного дома?

Для покупки надежного механизма необходимо ознакомиться с критериями качественности.

Критерии отбора:

  • тихая работа;
  • низкий уровень вибрации;
  • компактные габариты;
  • высокий уровень надежности;
  • малочисленный обслуживающий состав;
  • простота монтажа;
  • экономия площади.

По всем критериям, наиболее подходящей является мини-станция по типу Sanivort 250. Габариты установки 175*158*339 миллиметров, создаваемый напор пять метров, мощность 250 Вт, есть защита от перегрева.

Установка КНС

Установка КНС

Серию аппаратов sanivort выпускает российский производитель Unipump. Выпускает насосное оборудование. Производство канализационных насосных станций находится в России.

Еще одной зарекомендовавшей моделью является Unipump Sanivort 600.

Модель Unipump Sanivort 600 изготовлена из моющегося пластика. Максимальный напор восемь метров, производительность сто литров в минуту, размеры 18*31*40 сантиметров. Подключается к унитазу, умывальнику, посудомоечной и стиральной машине.
к меню ↑

2.3 Установка КНС

Канализация и кнс разрабатывается на этапе проекта жилого или промышленного объекта. При проекте учитывается санитарно-защитная зона. Санитарно-защитная зона(сзз)-это территория, предназначенная для защиты населения от промышленных и сточных отходов. Санитарно-защитная зона для жилых строений составляет не менее десяти метров.

Последовательность монтажа:

Монтаж КНС

Монтаж КНС

  • перед установкой необходимо определить место для станции;
  • место расположения установки расчищается, под станцией не должно быть ничего постороннего;
  • устанавливая механизм, с помощью монтажных петель, равномерно распределяется нагрузка на фундамент;
  • на заранее приготовленный фундамент устанавливается конкретный сточный механизм;
  • установленный блок крепится к бетонному основанию с помощью анкеров. Отверстия в фундаменте производятся через специальные выступы в корпусе, фиксируются анкерами;
  • бетонный груз крепится к корпусу анкерами, если есть вероятность поднятия грунтовых вод;
  • товарным бетоном корпус крепится в случае переизбытка грунтовых вод. Этот уровень бетона должен быть на двадцать сантиметров выше первого ребра жесткости;
  • трубопровод подсоединяют к подводящему коллектору;
  • корпусную гильзу подсоединяют к трубопроводу коллектора подводящего. Если общий вид стыка говорит о существовании зазора, то его замазывают герметиками и паклей;
  • для засыпки корпуса используют грунт без примесей камней и твердых частиц;
  • засыпают грунтом толщиной пятьсот миллиметров;
  • утрамбовывается почва под коллекторами подвода и напора.

Эксплуатация кнс происходит в соответствии с эксплуатационной инструкцией.
