Назначение и модельный ряд насосов Wilo Drainlift

Содержание

  1. Назначение модельного ряда Drainlift
    1. Принцип работы
  2. Модельный ряд и характеристики
    1. Wilo Drainlift Box
    2. Wilo Drainlift Con
    3. Wilo Drainlift FTS
    4. Wilo Drainlift L
    5. Wilo Drainlift S
    6. Wilo Drainlift TMP 32
    7. Wilo Drainlift TMP 40
    8. Wilo Drainlift XL
    9. Wilo Drainlift XSF
    10. Wilo Drainlift XXL
    11. Насосная установка Wilo-HiDrainlift — сборка и монтаж (видео)

В быту и производстве применяются устройства, которые перекачивают не только воду, но и другие жидкости. Множество трубопроводных систем имеют свою специализированную направленность, поэтому для каждого вида работ, которые они выполняют, предусмотрены свои типы насосов.

Насосы Wilo, серии Drainlift, также имеют особое применение определенной направленности.

1 Назначение модельного ряда Drainlift

Насосы Wilo Drainlift предназначены для установки в системах водоотвода бытового и промышленного назначения, в условиях, когда невозможно обеспечить слив загрязненных сточных вод под действием силы тяжести по наклонным трубам.

Различные модели канализационных установок Wilo Drainlift обеспечивают функциональность:

  • отдельно стоящих унитазов;
  • раковин;
  • ванн и душевых кабин;
  • посудомоечных и стиральных машин;
  • дренажных систем;
  • систем по удалению конденсата.

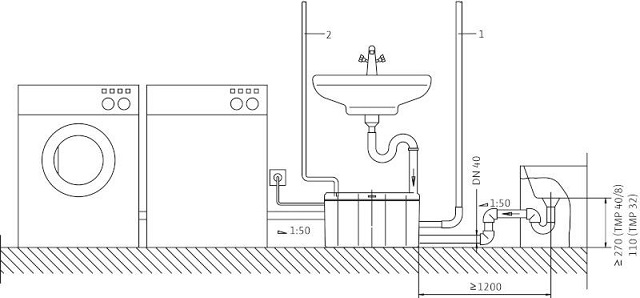

Схема установки насоса Wilo Drainlift

Схема установки насоса Wilo Drainlift

Существуют модели, которые способны измельчить присутствующие в сточных водах крупные частицы бытовых отходов и других включений, препятствующих свободному передвижению жидкости.

Перекачка сточных вод насосами Drainlift осуществляется на расстояние до 100 метров в горизонтальной плоскости и до 8 метров по вертикали.

Наличие функции самостоятельной очистки и комплектация угольными фильтрами исключает возможность появления неприятных запахов в помещениях, где установлено устройство.
к меню ↑

1.1 Принцип работы

Оборудование работает следующим образом:

  1. По трубам, проложенным от каждого поставщика сточных вод, загрязненная жидкость попадает в приемный резервуар.
  2. На дне резервуара установлены насосы, которые принудительно перегоняют его содержимое в напорную трубу.
  3. По напорному трубопроводу стоки попадают в канализацию.

Накопительная емкость должна иметь задвижки, через которые стоки попадают в трубопровод. В случае выхода из строя оборудования их закрывают для проведения ремонтных работ. Сама система водоотведения комплектуется обратным клапаном для исключения возврата сточных вод.
к меню ↑

2 Модельный ряд и характеристики

Каждая модель имеет свое назначение и технические возможности. Для того чтобы выбрать подходящее к определенным условиям и выполнению конкретной задачи устройство, следует ознакомиться с ниже приведенной информацией.
к меню ↑

2.1 Wilo Drainlift Box

Устройство для отвода загрязненной воды подпольного типа. Устанавливается для автоматического удаления накопившихся грунтовых вод в затапливаемых помещениях.

График производительности насоса Wilo Drainlift Bo

График производительности насоса Wilo Drainlift Bo

Работает от стандартной бытовой сети с напряжением 220 В и частотой 50 Гц. Максимально допустимая температура жидкости, которая перекачивается, составляет 35° C (в краткосрочном режиме до 90° C).

Диаметры патрубков подключения:

  • напорный — 40 мм;
  • подводящий — 100 мм;
  • вентиляционный — 100 мм.

Объем накопительного резервуара составляет 85 литров. Автоматическое включение насоса происходит при заполнении до 22 литров.
к меню ↑

2.2 Wilo Drainlift Con

Индекс Кон обозначает, что устройство используется для отведения конденсата из систем нагрева или охлаждения (генераторы тепла, холодильники, испарители и т.д.).

Подключается к стандартной бытовой сети. Максимально допустимая температура перекачиваемой жидкости, составляет 80° C.

Диаметры патрубков подключения:

  • напорный — 12 мм;
  • подводящий — 19/24 мм;
  • вентиляционный — 100 мм.

Объем резервуара — 1,5 литра.
к меню ↑

2.3 Wilo Drainlift FTS

Напорное устройство для отвода загрязненных стоков, которое имеет систему отделения твердых включений (фракций).

Устанавливается для автоматического обслуживания по отводу сточных вод из зданий промышленного назначения или отдельных комплексов (отели, магазины и т.д.).

Сточные воды, в которых присутствуют нефтепродукты, отводятся через бензино- или масло уловители, при содержании жировых включений — через жироуловители, при наличии песка — пескоуловители.

Подключается к промышленной электросети. Максимально допустимая температура для сточных вод допустима в пределах 40° C.

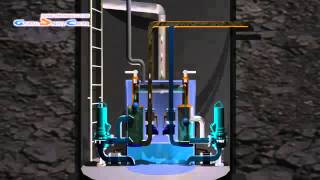

Иллюстрация функционирования Wilo Drainlift FTS

Иллюстрация функционирования Wilo Drainlift FTS

Диаметры патрубков подключения:

  • напорный — DN 100;
  • подводящий — DN 150;
  • вентиляционный — DN 100.

Объем резервуара — 400 литров, при заполнении до 300 л происходит автоматическое включение.
к меню ↑

2.4 Wilo Drainlift L

Установка, которая отводит сточные воды из жилых и промышленных зданий (ресторанов, магазинов, офисов, автомоек и т.д.).

Допустима эксплуатация с бензино-, масло-, жиро-, пескоуловителями.

Работает от промышленной электросети (3-х фазное электропитание с напряжением 400 В, частотой  50 Гц). Максимально допустимая температура сточных вод — до 60° C.

Диаметры патрубков подключения:

  • напорный — DN 65/DN 80;
  • подводящий — DN 40/DN 100/DN 150;
  • вентиляционный — DN 70.

Объем резервуара — 90/130 литров, при заполнении до 30/40 л происходит автоматическое включение.
к меню ↑

2.5 Wilo Drainlift S

Полностью готовая к инсталляции установка для отвода загрязненных вод. Благодаря компактным размерам не требует больших монтажных площадей, поэтому легко устанавливается в местах с ограниченным пространством.

Обеспечение электроэнергией производится от стандартной бытовой и промышленной сети с однофазным 220 В и трехфазным 400 В напряжением частотой 50 Гц. Максимально допустимая температура жидкости, которая перекачивается, составляет 35° C.

Диаметры патрубков подключения:

  • напорный — DN 80;
  • подводящий — DN 40/DN 100;
  • вентиляционный — DN 70.

Объем резервуара равен 45 литрам. Включение насоса при заполнении до 20 литров.
к меню ↑

2.6 Wilo Drainlift TMP 32

Устройство для отвода стоков бытового происхождения (душ, ванная, стиральная машина). Отводимая жидкость не должна быть агрессивной (хлорированная вода) и содержать длинноволокнистые частицы.

Для подключения используется бытовая однофазная сеть с напряжением 220 В и частотой 50 Гц. Максимально допустимая температура жидкости  составляет 45° C (кратковременно 75° C).

Установка Wilo Drainlift TMP 40

Установка Wilo Drainlift TMP 40

Диаметры патрубков подключения:

  • напорный — 32 мм;
  • подводящий — 40 мм;
  • вентиляционный — 25 мм.

Объем резервуара равен 17 литрам. Включение — при заполнении до 2,6 литра.
к меню ↑

2.7 Wilo Drainlift TMP 40

Автоматическая установка для отвода неагрессивной загрязненной воды бытового происхождения (не включая фекалии, длинноволокнистые  частицы).

При работе устройства потребляется ток от бытовой однофазной электрической сети  напряжением 220 В и частотой 50 Гц. Максимально допустимая температура жидкости  составляет 35° C (кратковременно, до 3-х минут, 90° C).

Диаметры патрубков подключения:

  • напорный — 40 мм;
  • подводящий — 25/32/40 мм;
  • вентиляционный — 32 мм.

Объем накопительного резервуара равен 32 литрам. Включение — при заполнении до 15 литров.
к меню ↑

2.8 Wilo Drainlift XL

Устройство, которое отводит сточные воды из всех типов зданий (жилые и промышленные).

При необходимости беспрерывного водоотведения дополняется дополнительным оборудованием — DrainLift M2/L2/XL2, с такой же производительностью.

Подключается к 3-х фазному электропитанию напряжением 400 В, частотой  50 Гц. Максимально допустимая температура сточных вод — 40° C, кратковременно 60° C.

Диаметры патрубков подключения:

  • напорный — DN 65/ DN 80;
  • подводящий — DN 100/DN 150;
  • вентиляционный — DN 70.

Общий объем накопления — 440 литров, включение при объеме 220 литров.
к меню ↑

2.9 Wilo Drainlift XSF

Для отвода загрязненных вод от одного отдельно стоящего унитаза (биде, умывальника, душа).

График горизонтальных и вертикальных возможностей выкачки насосов Wilo Drainlift XS-F

График горизонтальных и вертикальных возможностей выкачки насосов Wilo Drainlift XS-F

Подключается к бытовой однофазной электрической сети  напряжением 220 В и частотой 50 Гц. Максимально температура жидкости составляет 35° C (кратковременно, до 3-х минут, 90° C).

Диаметры патрубков подключения:

  • напорный — DN 32;
  • подводящий — DN 50/ DN 100;
  • вентиляционный — DN 50.

Объем накопительного резервуара — 7,9 литра. Включение — при заполнении в 0,9 литров.
к меню ↑

2.10 Wilo Drainlift XXL

Автоматическое устройство для отвода загрязненных вод из туалетных систем.

Подключение к 3-х фазному электропитанию 400 В, 50 Гц. Максимально допустимая температура сточных вод — 40° C, кратковременно 65° C.

Диаметры патрубков подключения:

  • напорный — DN 80/ DN 100;
  • подводящий — DN 100/DN 150;
  • вентиляционный — DN 70.

Общий объем накопления — 400/800 литров, включение при заполнении до 200/400 литров.
к меню ↑

2.11 Насосная установка Wilo-HiDrainlift — сборка и монтаж (видео)
