Насос погружной: виды, способы установки

Содержание

  1. Конструкция погружного насоса
  2. Типы погружных насосных агрегатов
  3. Установка погружных насосных приборов
    1. Выбор модели
    2. Обзор погружных насосов для скважин (виео)
    3. Прокладка трубопровода
    4. Подключение прибора к водоканалу
    5. Отзывы

Забор воды из скважины для частного дома, работа с глубокими шахтами, осушение бассейнов и затопленных участков невозможно осуществить без использования насосов. Довольно часто забор жидкости необходимо провести с глубины 35 метров и более. Поверхностный водяной насос с такой задачей не справится. В этом случае используются глубинные насосы погружного типа.

Устройства такого типа рассчитаны на погружение в толщу воды. От других моделей насосной техники их отличает высокая напорная характеристика и производительность.

1 Конструкция погружного насоса

Независимо от модели и типа насоса погружного, такой аппарат должен соответствовать ряду характеристик, которые обеспечат высокую производительность и длительную эксплуатацию. Среди основных таких моментов выступают:

  • высокая стойкость к коррозийным процессам, так как работа производится в сложных условиях;
  • небольшой диаметр погружного насоса, позволяющий использовать устройство в узких каналах и скважинах;
  • защита от крупных примесей, которые содержит вода на большой глубине.

Устройство погружного вибрационного насоса

Устройство погружного вибрационного насоса

Исходя из этих требований к насосному аппарату, определяется и конструкция техники. Любой погружной электронасос включает две основные части:

  • электрический двигатель;
  • насосная камера с рабочим органом.

Электромотор насосов глубинных, исходя из специфики устройства, оснащен надежной изоляцией. Он располагается, как правило, в верхней части устройства. Питание агрегата осуществляется посредством электрического кабеля, который выходит через верхнюю крышку. Провод выводится из источника и подключается к ближайшей точке энергопотребления. Такое размещение мотора и кабеля позволяет минимизировать сечение аппарата и использовать его в узких источниках.

Двигатель для погружных насосов в большинстве моделей размещается таким образом, чтобы поток жидкости, проходящий через корпус, охлаждал электрическую часть. Это предотвращает повреждение обмотки. За защиту от перегрева также отвечает температурное реле, которое отключает двигатель при слишком высокой температуре узлов.

Насосная камера включает в себя все остальное пространство корпуса. Здесь располагается рабочее колесо или механизм вибратора (в зависимости от типа аппарата). Также в рабочей камере расположены отверстия под всасывание и выпускной патрубок. На бытовые погружные насосы в области всасывающих отверстий устанавливается фильтрующий элемент.

Также к стандартным комплектующим любой погружной модели относятся канат или трос, с помощью которых удобно доставать аппарат из воды и фиксировать его в оголовье скважины. Подача воды в трубопровод осуществляется с помощью напорной трубы или гибкого шланга, зафиксированного на подающем патрубке прибора.
к меню ↑

2 Типы погружных насосных агрегатов

В зависимости от сферы использования и конструктивных моментов существуют различные виды погружных насосов. Прежде всего, выделяются бытовые погружные насосы и промышленные варианты. Промышленные приборы рассчитаны на откачивание нефти, земляных и песчаных растворов, агрессивных химических веществ. Они отличаются более грубой структурой и наличием дополнительных конструктивных элементов.

Промышленные погружные насосы

Промышленные погружные насосы

Бытовые модели используются для чистой воды из скважин, осушения подвальных помещений, бассейнов, искусственных прудов, а также для повышения давления в системе водоснабжения. Как правило, бытовые погружные насосы для воды имеют меньшую мощность двигателя и менее габаритные размеры.

Касательно установленного рабочего органа выделяют:

В центробежных моделях выкачка жидкости проводится за счет оборотов колеса с крыльчаткой. Колесо установлено на вал, который передает ему вращение от двигателя. Лопасти колеса разгоняют воду и с силой выдавливают ее в водопровод. Такой аппарат способен поднимать жидкость с глубины до 100 метров.

Винтовой или роторный вариант помимо двигателя включает в себя пару из винтового ротора и эластичного статора. При вращении ротора внутри статора создаются полые области, в которых вода перемещается к выпускному патрубку. Как правило, этот тип представляют насосы для водоснабжения. Обеспечивают высоту подачи свыше 100 м.

Вибрационные модели применяются для откачки воды с высоким содержанием ила и песка.   Основным принципом работы погружного насоса такого типа является перекачка жидкости за счет изменения размеров камеры. Объем насосной полости колеблется за счет изменения формы мембраны, зафиксированной на железном штоке. Шток, в свою очередь, двигает мощный электромагнит. Движение воды происходит при втягивании и выталкивании диафрагмы с высокой частотой.

В плане сфер применения насосная техника глубинного типа делится на:

  • погружной насос для сточных вод;
  • скважинный вертикальный аппарат;
  • штанговый глубинный насос.

Первый тип устройств рассчитан на выкачку стоков, фекальных масс, дождевой воды. В данную категорию входят дренажные и фекальные аппараты. Их особенностью является то, что благодаря широким впускным отверстиям и большому расстоянию от лопастей до корпуса осуществляется выкачка сильнозагрязненных жидкостей.

Эксплуатация таких устройств обычно дополняется использованием контрольной автоматики, позволяющей выбирать сточную воду до уровня 5-7 мм. Большинство моделей выпускаются с нижним забором воды, а отдельные аппараты дополнены металлическим измельчителем.

Устройство погружного фекального насоса

Устройство погружного фекального насоса

Бытовой напорный погружной насос для скважины используется для подъема жидкости из скважин с диаметром 50 мм и более. Глубина источника при этом составляет 40-100 м. Особенностью глубинных водяных насосов является верхний забор воды и размещение в слое жидкости с параметрами не менее 1 м от зеркала и 1 м от дна источника. Выполняются такие приборы исключительно из нержавеющей стали.

Штанговые глубинные агрегаты (шгн) подходят для работы с нефтью и нефтепродуктами. Они рассчитаны на работу с источниками, глубиной свыше 70 метров. Штанговые модели отличаются тем, что стандартный трос здесь заменен на металлическую штангу, которая контролируется позицию устройства. Штанга также заменяет и кабель, так как через нее передается вращение от двигателя к рабочему органу.
к меню ↑

3 Установка погружных насосных приборов

Не смотря на простоту конструкции и широкий модельный ряд, вопрос «как выбрать погружной насос?» может стать серьезной проблемой для покупателя. Так что подбор правильной модели является первостепенной задачей.
к меню ↑

3.1 Выбор модели

Перед тем, как отправиться за покупкой необходимой модели водяных насосов погружных нужно сделать четкий расчет таких двух параметров:

  • характеристики источника (дебет, динамический и статический уровень воды, диаметр);
  • варианты и параметры подачи (необходимый вертикальный и горизонтальный напор, количество углов и поворотов трубы).

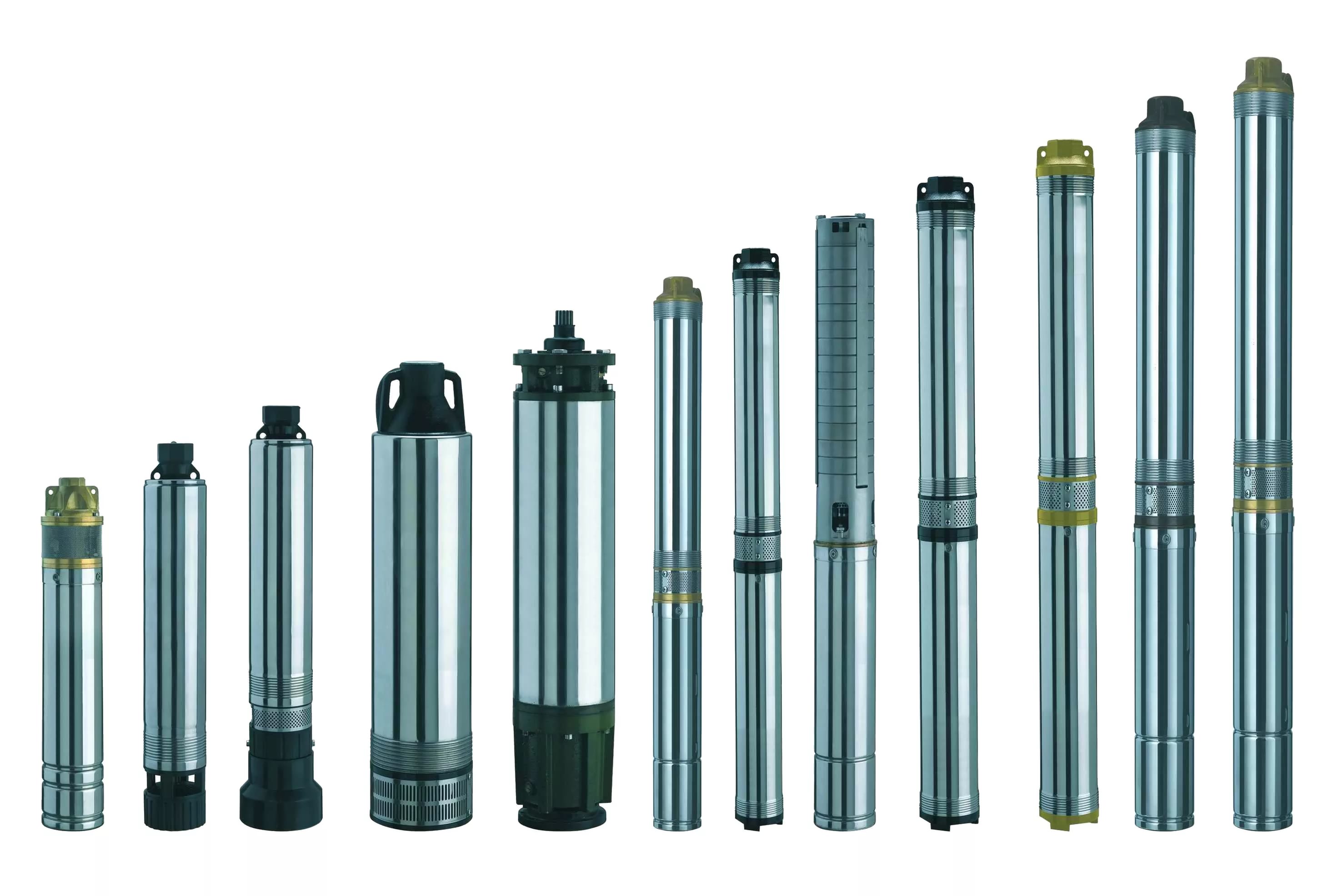

Погружные скважинные насосы

Погружные скважинные насосы

Такой расчет отсеет много вариантов и поможет выбрать тот, который под участок подойдет идеально. Если расчеты готовы следует также придерживаться отдельных моментов. Во-первых, для скважины лучше всего взять центробежную или шнековую модель, так как вибрационный вариант может заилить водоем. Во-вторых, не стоит стремиться выбрать максимально дешевую модель. Такие устройства, как правило, не обладают достаточным качеством для длительной эксплуатации. И в скором времени придется вынимать устройство из резервуара для ремонта.

При покупке дренажных погружных моделей, желательно выбирать устройство с поплавковым выключателем. Такой аппарат защищен от сухого хода и прослужит дольше. Под домовой контур водоснабжения идеально подойдет модель с ресивером, который будет выравнивать давление и подавать воду в кран более равномерным потоком.

Что касается популярных марок, то основные производители погружных насосов  на рынке – это Джилекс, PEDROLLO, GRUNDFOS, WILO. Отдельным вариантом выступает зеленый погружной насос ЭЦВ. Данный промышленный вариант отличает экономией энергии и высокой производительностью.
к меню ↑

3.2 Обзор погружных насосов для скважин (виео)


к меню ↑

3.3 Прокладка трубопровода

Когда выбрана правильная модель, необходимо позаботится о том, как подключить устройство к водопроводу или провести линию до места перекачки (для дренажных вариантов). Прежде всего, необходимо подобрать все необходимые материалы:

  • отрезки трубы полиэтиленовые или металлические;
  • переходники, развилки и фитинги;
  • фильтры для воды при подключении к системе водоснабжения;
  • гильза под подающую трубу;
  • минеральная вата или другой изолирующий материал.

При необходимости, водопровод можно дополнить накопительным баком на 40, 50 или 70 л.

Если канал прокладывается только на теплое время года его можно монтировать по земле, а на зиму убирать. В случае, если устанавливается стационарная линия водоснабжения, лучшим вариантом является подземный канал. Для этого прокапывается траншея глубиной 1,5 м от водоема до точки водопотребления. Дно выстилается шаром песка в 10-15 см. Сверху укладывается труба, замотанная в изоляционный материал для утепления на зиму, и траншея зарывается. Вход в колодец или скважину пробивается в боковой стенке.

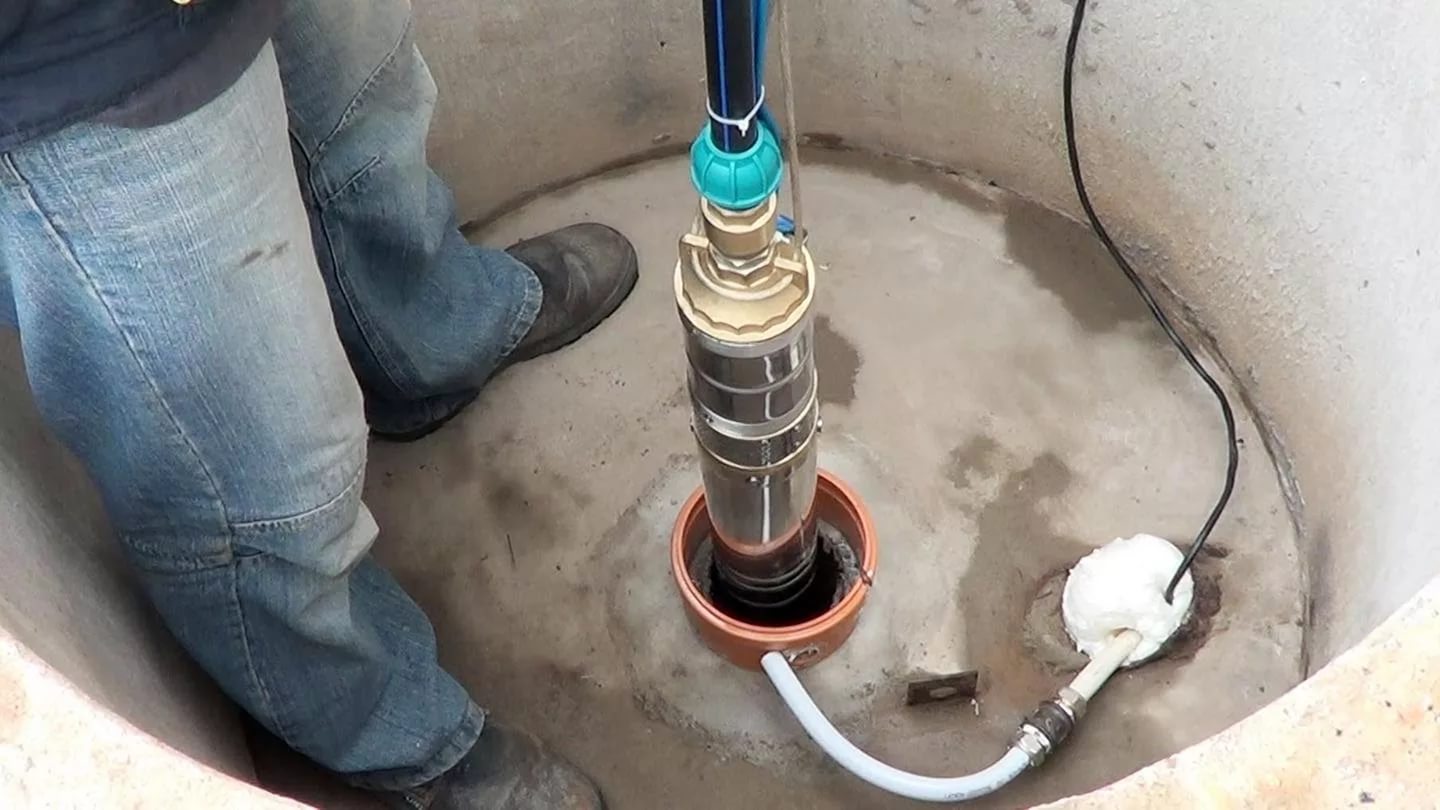

Установка насоса в скважину

Установка насоса в скважину

Такой вариант не позволяет часто вытаскивать аппарат из воды, но отличается надежностью и морозостойкостью.
к меню ↑

3.4 Подключение прибора к водоканалу

После того, как труба проложена, следует установка насоса. Установка глубинного насоса в водоем зависит от типа устройства. Если дренажный вариант достаточно просто поставить в водоем, то для скважинных моделей есть определенные моменты. Прежде всего, следует четко зафиксировать трос на проушине, чтобы аппарат не упал в скважину, и его было удобно достать. Также желательно трос, провод и трубу соединить с помощью пластиковых хомутов. Это также облегчит извлечение из водоема.

К основной водопроводной линии аппарат фиксируется посредством соединительной гайки. Стык обязательно нужно загерметизировать.

Следующим этапом подключения глубинного насоса является процесс заземления погружных насосов. Для этого копается треугольное углубление, по краям которого устанавливаются 3-х метровые металлические штыри.

Глубинный насос Спрут 4S QGD

Глубинный насос Спрут 4S QGD

Штыри соединяются между собой металлической пластиной, а место соединения закрашивается для защиты от коррозии. С одной стороны пластина выступает. За этот пятачок будет фиксироваться контакт насоса.
к меню ↑

3.5 Отзывы

Николай, 37 лет, Тула:

Глубинным насосом Спрут 4S QGD 1.2-50-0.37kW пользуюсь уже больше трех лет. Производительность подачи воды из скважины составляет свыше 40 л/мин. Воды хватает и на сантехнику и на каждого члена семьи. Подача воды также ровная и без перебоев. Перед этим пользовался поверхностными вариантами, разница, конечно, небо и земля.

Максим, 29 лет, Архангельск:

Для осушения подвального помещения приобрел насос погружной CMI 1100. Подвал подтапливает каждую весну и осень. Устройство с талой водой и песком справляется на отлично. На осушение помещений уходит от силы пол дня. Пробовал также использовать аппарат для чистки бассейна. И здесь не подвел.
