Для чего служит и как работает насос ВВН?

Содержание

  1. Устройство и принцип работы
  2. Модели и  характеристики
    1. Нюансы при выборе вакуумного насоса и частые неполадки
    2. Водокольцевой вакуумный насос (видео)

Часто водокольцевые вакуумные насосы встречаются в производственной сфере. Такое оборудование находит применение практически в каждой отрасли промышленности.

Самую высокую производительность водокольцевые насосы показывают при откачивании загрязненных газов, их очищении и дальнейшей перекачки в трубопроводные системы или емкости.

1 Устройство и принцип работы

Положительную роль играет постоянное наличие жидкости в установке, а связано это с тем, что жидкость, в частности, вода, является неплохой заменой смазочным материалам во время рабочего процесса. За счет того, что все детали, кроме подшипника ротора, не соприкасаются друг с дружкой, рабочий ресурс вакуумных насосных изделий существенно повышается.

Принципом действия водокольцевого изделия является центробежная сила. Внутрь устройства заливается определенное количество воды или другой жидкости, при этом насос должен быть наполнен примерно наполовину. Затем начинает вращаться рабочее колесо, которое создает центробежную силу, отбрасывающую воду к стенкам насоса. Таким образом, внутри агрегата в небольшом объеме остается пространство, являющееся вакуумом, имеющим низкую плотность, что, собственно, и заставляет насос всасывать газ.

Далее газ, за счет разницы образований вакуума и давления без препятствий попадает в середину насоса. Там молекулы газа очищаются посредством водяного кольца и проходят в пустые колесные ячейки, которые при нужном наклоне соединяются с отверстием выхода, через который газ выходит очищенным и реструктурированным.

Весь вышеописанный процесс является непрерывным, что достигается за счет постоянного вращения колеса с ячейками. Это позволяет откачивать и очищать газ любого вида, в том числе, взрывоопасный, не прикладывая для этого особых энергетических и временных затрат. Также ВВН успешно используются в химической, пищевой и фармакологической отраслях.

Водокольцевые вакуумные насосы

Водокольцевые вакуумные насосы

Не смотря на кажущуюся сложность принципа действия таких агрегатов, водокольцевой электронасос примечателен простотой своего устройства и конструкции. Аппараты этого типа имеют электрический мотор, движущееся колесо с ячейками, ротор, а также входное и выходное отверстия.

При этом насос вакуумный не содержит таких элементов, как движущиеся части и механические передачи, что является преимуществом перед конкурентами, так как все эти параметры в совокупности делают процесс эксплуатации и ремонта агрегатов простым и доступным. При этом если исходить из многочисленных отзывов пользователей вакуумных насосных установок, детали, которыми оснащены аппараты, не имеют склонности к повреждениям, следственно, ремонтировать их приходится крайне редко.
к меню ↑

2 Модели и  характеристики

Одним из самых известных в своей сфере является ВВН 1-12 насос, который имеет следующие технические характеристики:

  • насос ввн 1 12 оснащен двигателем с мощностью в 22 кВт;
  • рабочее напряжение 380 В с частотой переменного тока в 50 Гц;
  • расход воды не превышает 1,38 кубометров в час;
  • на номинальном режиме удельная мощность находится в пределах 4 кВт на кубометр в минуту;
  • частота вращения колеса — 1000 оборотов в минуту;
  • номинальный уровень производительности – 0,2 кубометра в секунду.

Не меньшей популярностью пользуется и насос ВВН 1-0,75, при этом в отличие от вакуумного насоса ВВН 1 12, 0,75 имеет следующие показатели:

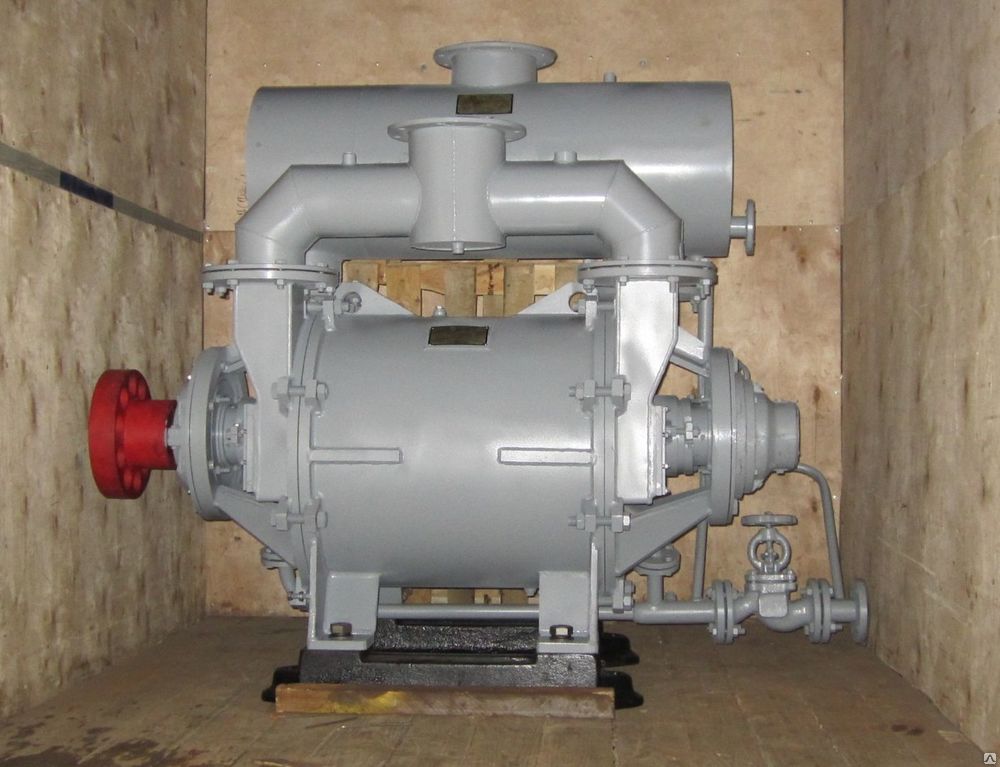

Насос ВВН 1 50ТМ

Насос ВВН 1 50ТМ

  • мощность силового агрегата – 2,2 кВт;
  • модель двигателя АNР90L4;
  • насосы данной линейки потребляют 3 литра воды в минуту;
  • может выкачивать из глубины до 50 м 0,75 кубометров газа в минуту, при этом остаточное давление составляет 0,75 мм ртутного столбца;
  • весит устройство 80 кг.

К более сильным модификациям, которые завоевали доверие к себе во всем мире, относятся такие изделия, как насос ВВН 1-3, а также 3Н, насос ВВН 2-50 и насос ВВН 70-A. Рассмотрим параметры на примере модели 1-3:

  • аппарат «ест» 7 литров воды в минуту;
  • показывает производительность в 3,3 кубометра за минуту;
  • остаточное давление составляет 0,45 мм ртутного столбца;
  • двигатель модели ANP132S4 имеет мощность в 7,5 кВт и производит 1500 оборотов в минуту удельной мощности;
  • агрегат в сборе весит 280 кг.

Самым мощным изделием из этой серии по праву считается насос ВВН 1-50, который включает:

  • 110-киловатный двигатель типа 5AM315M8 с удельной мощностью в 750 об/мин;
  • производительность этого монстра составляет 50 кубических метров газа в минуту, что является своеобразным рекордом;
  • остаточное давление на уровне 0,45 мм рт. ст.;
  • масса установки равняется 1040 килограммам;
  • в качестве смазочных материалов используется специальная смесь.

Существуют также и другие модели вакуумных насосов, которые отлично справляются со своими прямыми обязанностями, но не пользуются таким спросом, как перечисленные выше. Так, например, для более серьезных работ хорошо подходит аппарат ВВН1 6, который откачивает газ со скоростью 6,2 кубометра в минуту, при этом его двигатель имеет мощность в 11 кВт. Примечательно то, что все перечисленные модели выпускаются отечественными производителями и пользуются спросом на многих мировых рынках.
к меню ↑

2.1 Нюансы при выборе вакуумного насоса и частые неполадки

Правильнее всего будет при выборе водокольцевого насоса исходить из основных его параметров, которых на самом деле не так уж и много. К основным параметрам можно отнести мощность силового агрегата (движка), габариты, включая вес, образуемое давление и скорость откачки.

Первое, на что следует обратить внимание, – это скорость откачки газа, которая измеряется в куб. м/мин, так как именно этот показатель напрямую влияет на эффективность работы установки. При этом эффективность работы также зависит и от мощности двигателя.

Принцип работы ВВН

Принцип работы ВВН

Из рабочих параметров не нужно пренебрегать и такими факторами, как остаточное давление с количеством оборотов двигателя, однако большинство изделий имеют равные в этом плане характеристики. Вместе с этим, стоит обратить внимание на вес и габариты устройства, что влияет на сложность транспортировки и установки насоса, а также его дальнейшую смену места работы, в случае необходимости.

Профессионалы, выбирая подобного вида аппараты, составляют график работы насоса, после чего сопоставляют все характеристики и выбирают самый оптимальный вариант.

Также перед тем, как окончательно определиться с выбором, рекомендуется прочесть описание основных неисправностей каждой отдельной модели и способы их устранения, чтобы наперед знать, с чем вам, возможно, придется столкнуться.

Однако неисправности у водокольцевых насосов, как уже упоминалось выше, возникают крайне редко, но, все же, они бывают, так как ничто не вечно. Так, насос может перестать нормально работать, если внутри него образуется недостаток вакуума, что часто связано с попаданием внутрь лишнего воздуха. К этому приводят расшатанные уплотнители или изношенные сальники. Просто замените их и подтяните все гайки с винтами, после чего устройство вновь будет работать правильно.

Также неполадки могут возникать из-за недостаточного количества воды, что решается путем выключения насоса и добавления внутрь него необходимого количества жидкости. Также плохая работа агрегата иногда обуславливается внутренними загрязнениями, которые нужно просто убрать, чтобы вернуть работоспособность на прежний уровень. Реже всего возникают проблемы с колесом, а точнее, с его вращением. Но эта проблема может появиться только вследствие поломки какой-либо детали мотора, либо из-за неправильной центровки колесного вала. Для уточнения причины мастера советуют выполнить диагностику этих элементов.
к меню ↑

2.2 Водокольцевой вакуумный насос (видео)
