Вакуумный насос Value: виды, модели, особенности

Содержание

  1. Виды, устройство и принципы действия вакуумных насосов
    1. Классификация и виды
    2. Устройство и принципы действия
  2. Модельный ряд вакуумных насосов Value
    1. VALUE VE115N
    2. VALUE VН115N
    3. VALUE VE2100N

Вакуумный насос – это устройство, которое может создавать технический вакуум путем откачивания воздуха, газа или пара из различного типа емкостей. История создания вакуумного насоса началась с итальянского ученого физика и математика Эванджели́сты Торриче́лли, (который был учеником знаменитого Галилея), и первым в истории человечества додумался как измерять атмосферное давление.

Глобальным толчком в развитии вакуумных технологий стало изобретение в 1862 году ртутно-поршневого насоса, который откачивал воздух из первых в мире ламп накаливания, для создания внутри них вакуума. А в бывшем СССР развитие вакуумных технологий началось в Ленинграде на заводе Светлана, где появилась первая в союзе вакуумная лаборатория.

1 Виды, устройство и принципы действия вакуумных насосов

Классификация подобного рода техники происходит по трем основным принципам – типу создаваемого вакуума (назначению), физическому принципу работы и особенностям конструкции. Единица измерения, которая принята для этой техники называется Па, то есть Паскаль. В международных классификациях Паскаль обозначается как Ра и Си. Паскали измеряют давление в миллиметрах ртутного столба (мм рт. ст.).
к меню ↑

1.1 Классификация и виды

Итак, по типу создаваемой среды вакуумная техника бывает:

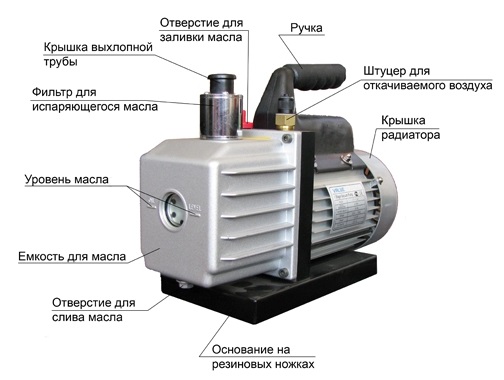

Устройство вакуумного насоса

Устройство вакуумного насоса

  • сверхвысоковакуумная – создает давление от 10−5Па и ниже, т.е. от 10−7 до 10−11 мм ртутного столба;
  • высоковакуумная – создает давление от 10−1 до 10−5Па, т.е. от 10−3 до 10−7 мм ртутного столба;
  • средневакуумная – создает давление от 102 до 10−1Па, т.е. от 100 до 10−3 мм ртутного столба;
  • низковакуумная – создает давление от 105 до 102 Па, т.е. от 103 до 100 мм ртутного столба.

Физический принцип работы заключается в:

  • переносе газовой среды;
  • связывании газовой среды.

Классификация принципа действия в зависимости от особенностей конструкции может быть:

  • механическая (объемная и молекулярная);
  • физико-химическая.

При этом конструкция этих аппаратов бывает механическая, магниторазрядная, струйная, сорбционная, криогенная.

Некоторые аппараты подразделяются еще и по типу вакуумирующего устройства.

Работа механических вакуумных насосов бывает:

  • поршневая или  ртутно-поршневая;
  • диафрагменная (помпа);
  • пластинчато-роторная или водокольцевая;
  • винтовая;
  • рутса;
  • золотниковая;
  • спиральная.

Работа струйных механизмов бывает:

  • паромасляно-диффузионная;
  • паромасляно-бустерная.
    Вакуумный насос Value VI-160SV

    Вакуумный насос Value VI-160SV

к меню ↑

1.2 Устройство и принципы действия

Вакуумные насосы Value появились на наших рынках сравнительно недавно. Их производителем стали китайцы, которые не без улыбки назвали свою торговую марку именно Value. По иронии судьбы этот термин означает, что для создания этой техники был заимствован принцип так называемого функционально-стоимостного анализа (ФСА).

Принцип ФСА базируется на системном исследовании рынков производимого продукта, с целью глобальной оптимизации его функциональных качеств и максимально возможного удешевления производства. Это всем известный принцип соотношения надежной функциональности, цены и качества китайские производители сумели воплотить по полной программе.

Компания производит следующие категории техники:

  • электрические вакуумные аппараты;
  • водяные вакуумные насосы;
  • мини-вакуумные аппараты бытового предназначения;
  • насосно-доильныу установки.

Принцип работы у всех аппаратов достаточно сходный, поэтому опишем общую схему действия. Все модели аппаратов компании  Value  успешно заимствовали схемы вакуумных аппаратов времен Советского Союза типа 3НВР-1Д, НВР-1,25Д, НВР-4,5Д, НВР-5ДМ. Главный принцип, на котором строится вся базовая комплектация этой категории техники – метод вытеснения, при помощи которого и создается вакуум или откачиваются (отсасываются) жидкости, газы или пар.

Уровень производительности аппаратов напрямую зависит от степени герметичности, которую обеспечивают различные механизмы внутри аппарата (золотники/колеса/пластины). В конечном итоге любой насос должен за конкретный промежуток времени понизить давление в замкнутом пространстве рабочей камеры до необходимого конкретному производству уровня.

Вакуумный насос Value VE125N 70л/м 150микр

Вакуумный насос Value VE125N 70л/м 150микр

Для дополнительной герметизации в аппаратах могут использовать масло. Тогда эти аппараты называются масляными. Если полная герметичность достигается без использования масел, то техника называется сухой. Предприятия по возможности стараются использовать сухие виды аппаратов, потому что их работа не требует постоянного надзора и контроля со стороны обслуживающего персонала.
к меню ↑

2 Модельный ряд вакуумных насосов Value

Компания Value разработала и внедрила в массовое производство несколько серий непрерывно работающих масляных моноблочных пластинчато-роторных аппаратов, которые могут быстро и безопасно откачивать жидкости с содержанием воздуха не более 21%. Они с успехом применяются на различных производствах и бывают одноступенчатыми и двухступенчатыми.

Например, техника компании Value  применяется для создания вакуумной упаковки продуктов питания и консервации, для деаэрации глины, для окраски деталей в безвоздушном пространстве, для работ по проверке герметичности систем для холодильных установок, фильтрации жидкостей и многого другого. Спектр применения необычайно разнообразен. Рассмотрим некоторые модели подробнее.
к меню ↑

2.1 VALUE VE115N

Это модель одноступенчатого лопастного вакуумного аппарата, который может обеспечить уровень производительности до 50-51 литра в минуту. Применяется этот тип аппаратов на заводах, которые вакуумируют  автомобильные кондиционеры, производят различные холодильные установки и оборудование.

Эта серия техники комплектуется пластинчато-роторными моноблоками, которые могут обеспечить полную герметизацию. Электрический двигатель за счет встроенной системы воздушного охлаждения способен работать при достаточно высоких температурах окружающей среды.

Вакуумный насос Value VE115

Вакуумный насос Value VE115

Основание из каучука предусматривает пониженный уровень вибраций при эксплуатации, а штуцера откачки воздуха имеют многорезьбовую конфигурацию, за счет чего могут соединяться с разными видами техники.

Кроме того, для удобства пользователя аппараты оснащены легкодоступными отверстиями для слива отработанного масла и стеклянной панелью для отслеживания уровня масла в картридже. Насос Value VE115N весит всего 6,6 кг, а двигатель мощностью в 0,186 кВт может обеспечить давление в 20 Па.
к меню ↑

2.2 VALUE VН115N

Насос VALUE модели VН115N – это одноступенчатый аппарат, который весит 4,5 кг, выдает 42 литра в минуту при двигателе мощностью в 150-220 Вт и давлении в 2 Па . Объем его масляного картриджа 200 мл. Этот облегченный вариант аппарата используют в основном на сервисных и ремонтных станциях по обслуживанию кондиционеров.
к меню ↑

2.3 VALUE VE2100N

Насос VALUE  модели VE2100N – это двухступенчатый аппарат, способный достигать производительности в 283 литра в минуту.  При весе всего в 16,7 кг эта техника обладает мощностью в  0,746 кВт, выдает давление от 2 до 5 Па. Объем масляного картриджа у него 590 мл.

Вакуумные насосы VE N

Вакуумные насосы VE N

Применяется на производстве для сушки и стерилизации продуктов питания, в производстве бутилированой воды, на доильных фермах, на производстве продуктов питания для создания вакуумных упаковок.

Его можно использовать для окраски мясных изделий (сосисок и колбас), для фильтрации и перегонки различных нетоксичных смесей. С успехом применяют на предприятиях для деаэрации глины, металлов и на станциях техобслуживания для заправки автомобильных кондиционеров.
