Реле давления MDR: назначение, устройство, монтаж

Автоматизацию работы насосного и компрессорного оборудования обеспечивают датчики.

Популярными являются разработки компании Condor, выпускающие устройства под серией MDR. Кондор – изобретатель и производитель прессостатов.

1 Происхождение

До 1935 года  эксплуатация помп требовала внимания и присутствия человека, что вызывало неудобства. Включать и выключать аппараты приходилось вручную.

Реле давления Condor MDR 3 EN 60947-4-1

Предприятие Condor (Кондор) разработало механизм, включающий и выключающий помпы и компрессоры.
к меню ↑

1.1 Назначение

МДР применяется для автоматического включения и выключения насосов и нагнетателей. Обеспечивает перерыв в работе аппаратов, уменьшают расход электричества при эксплуатации.

При настройке верхнего предела натиска, выключает механизмы. Благодаря такой функции, реле обеспечивает долговечность аппаратов и целостность трубопровода.
к меню ↑

1.2 Как устроены и работают механизмы?

Устройство прессостата:

• блок контакта;
• пружина для регулирования разности показателей (малая);
• спирали рабочего давления (большие);
• разъем для электро кабелей;
• разъем для подключения манометра или предохранителя;
• разъем для фланца;
• крышка механизма;
• включатель.

Спирали замыкают и размыкают сеть. Регулируются спирали с помощью гаек. На спирали передается рабочее давление через мембраны.

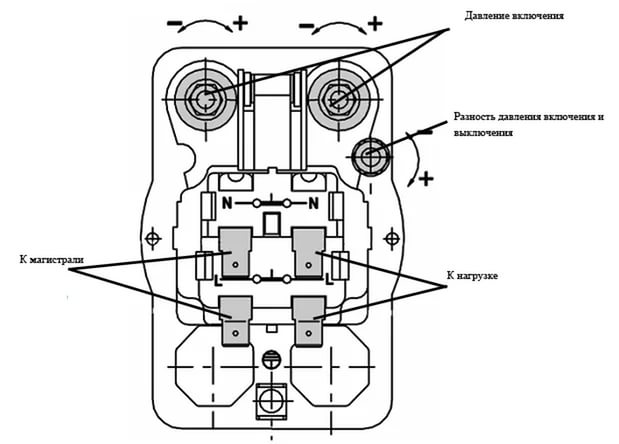

Порядок подключения реле давления

При показателях натиска мембраны выше чем у пружины, контакты размыкаются, помпа отключается. Когда показатель натиска опускается, пружины ослабевают и замыкают контакты.

к меню ↑

1.3 Виды датчиков

Серия мдр состоит из нескольких моделей:

1. Реле давления MDR1.Модель с наименьшей комплектацией из всех. Используется для нагнетателей. Отсутствует регулировка промежутка включения и выключения. Количество фаз-одна. Мощность четыре кВт, показательотключения-одиннадцать бар.
2. Реле давления MDR2.Количество фаз-одна. Регулируется промежуток между показателями натиска включения и выключения. Есть разгрузочный клапан, облегчающий пуск компрессора. Мощность реле давления Condor MDR2 – 2,2 КВт, показатель отключения одиннадцать бар. Модель серии реле давлений MDR 2 11 работает с диапазоном давлений от 2,5 до 11 бар.
3. Реле давления Condor MDR 3. Оснащено разгрузочным клапаном, облегчающим запуск компрессора. Электродвигатель защищает тепловое реле. Мощность одиннадцать кВт, показатель отключения у реле давления MDR 3 Condor – 11, 16, 25 и 35 бар. Подключается к 1 и 3-х фазным моторам.
4. Серия 21 используется для насосов, подходит для однофазных двигателей. Мощность 2,2кВт, показатель отключения шесть и одиннадцать бар. Модель серии реле давлений MDR 2 16 эксплуатируется при диапазоне температур от минус двенадцати до плюс семидесяти градусов Цельсия.
5. Серия 5 используется для насосов с трехфазным двигателем. Мощность пять кВт, диапазон отключения от 4,5 до 25 бар.
6. Серия F. Диапазон рабочего натиска от двух до двухсот пятидесяти бар. Переключается вручную и автоматически. Имеет защиту от сухого хода.


   Реле давления MDR F

к меню ↑

1.4 Преимущества

Датчики отличаются следующими преимуществами:

• сочетание цены и качества;
• наличие гарантии;
• надежность механизма;
• долговечность;
• простота эксплуатации.

к меню ↑

2 Правила выбора

При приобретении механизма определяются с тем, какой режим, функции и диапазон натиска выполняет устройство:

• аппарат одно и трехфазный;
• в зависимости от габаритов присоединительного фланца подбирают необходимую модель;
• наличие дополнительных приспособлений для комфортного использования (предохранитель от работы в сухую, клапан, разгрузки, пусковая кнопка и т.д.).

к меню ↑

2.1 Правила подключения и регулировки

Подключение механизма приведено на примере подключения к помпе.

Прессостат подключается к трубопроводу, помпе и потом к электросети.

Для балансировки работы водопровода, механизм подключают к гидроаккумулятору.

После монтажа, настраивают реле насосной станции.

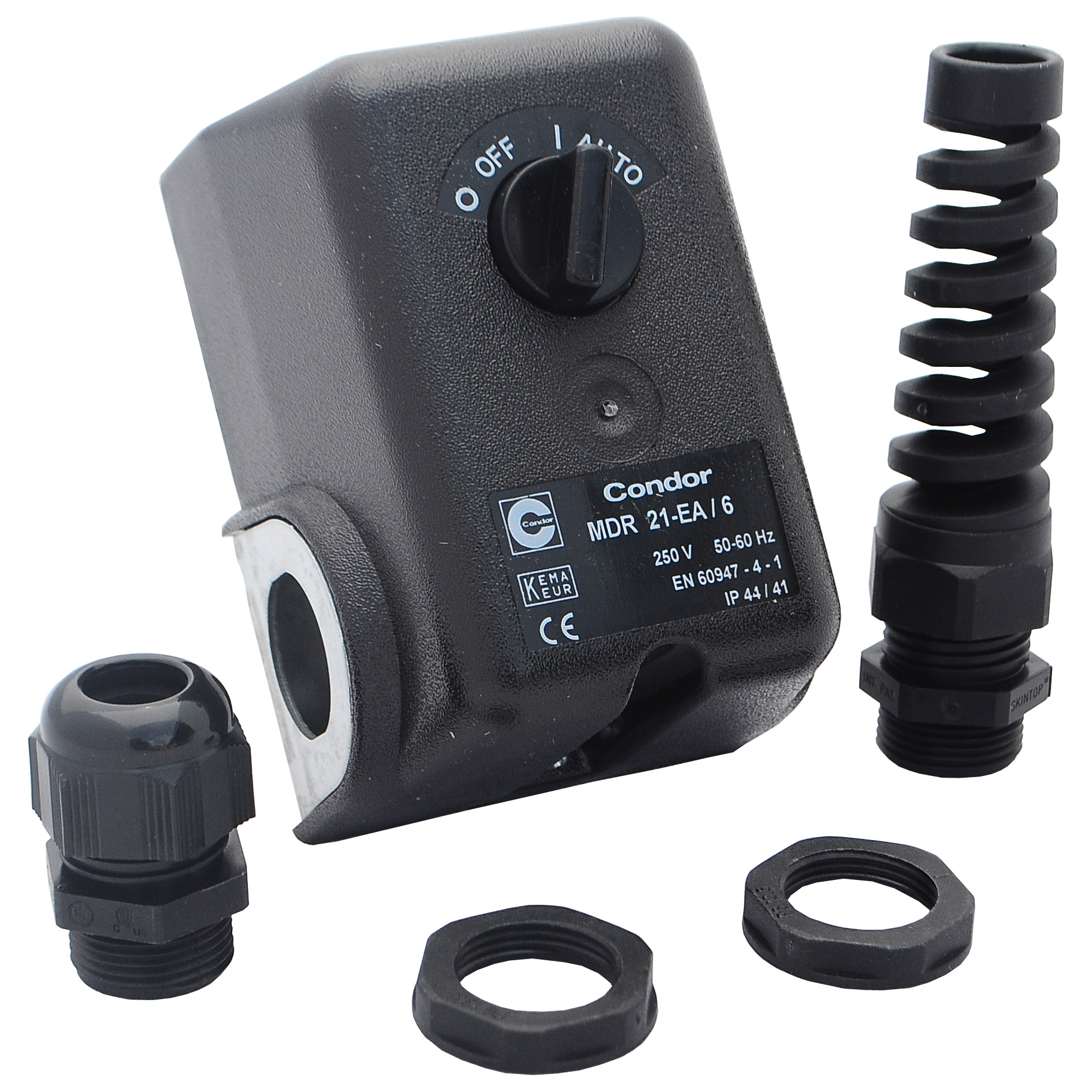

Реле давления MDR 21 EA6

Для регулировки проводят следующие операции:

• крышку датчика снимают;
• под крышкой расположены спирали;
• большая-регулирует основное давление, малая- диапазон отключения и выключения;
• закручивая винты, увеличивается показатель устанавливаемого давления;
• рабочий показатель натиска выставляется сжиманием гаек;
• максимальный интервал между давлениями выставляется сжиманием пружины.

Все датчики мдр имеют качественное исполнение механизма, обеспечивающее надежность и качественность эксплуатации.
