Для организации автономного водоснабжения загородных домов, при подачи воды из скважин и колодцев используют специальное насосное оборудование бытового назначения, которое обязательно должно комплектоваться гидроаккумулятором (баком), которое необходимо для поддержания необходимого давления во всей системе. В качестве насосного оборудования используют раздельные компоненты или уже готовые насосные станции, в которых бак насосной станции уже идет в комплекте с насосом, реле, обратным клапаном.
Функции и особенности использования
Содержание
- 1 Функции и особенности использования
- 2 Устройство и принцип работы
- 3 Виды и отличия
- 4 Бак насосной станции – основные характеристики
- 5 Разница между расширительным баком и гидроаккумулятором (видео)
- 5.1 Гидроаккумулятор 100 л вертикальный LadAna (фланец нержавеющая сталь)
- 5.2 Гидроаккумулятор 100 л вертикальный с манометром LadAna
- 5.3 Гидроаккумулятор 100 л горизонтальный LadAna (фланец нержавеющая сталь)
- 5.4 Гидроаккумулятор 24 л горизонтальный LadAna (фланец нержавеющая сталь)
- 5.5 Расширительный бак 100 л вертикальный на ножках LadAna (фланец сталь)
- 5.6 Расширительный бак 12 л вертикальный LadAna (фланец сталь повыш. прочности)
- 5.7 Расширительный бак 18 л вертикальный LadAna (фланец сталь повыш. прочности)
- 5.8 Расширительный бак 2 л вертикальный LadAna (присоединение 1/2″ нар.резьба)
- 5.9 Диафрагма резиновая Omnigena для бака 150-200 литров
- 5.10 Диафрагма резиновая Omnigena для бака 24 литра
- 5.11 Диафрагма резиновая Omnigena для бака 50 литра
- 5.12 Диафрагма резиновая Omnigena для бака 80-100 литров
- 5.13 Технический специалист
Насосная станция с накопительным баком используется как для автономного водоснабжения, так и для увеличения давления центрального водоснабжения. Гидроаккумулятор устанавливается, как правило, устанавливается в отапливаемом подвале или в яме возле скважины на глубине ниже уровня промерзания грунта.
Функции бака насосной станции:
- поддерживать давление в системе во время отключения насосной станции;
- защищать систему от возможного гидроудара, вызванного колебаниями интенсивности напора ввиду колебаний напряжения в сети или попадания в трубопроводы воздушных масс;
- сохранять определенный объем воды под заданным давлением;
- защищать насосную станцию от износа ввиду интенсивной эксплуатационной нагрузки.

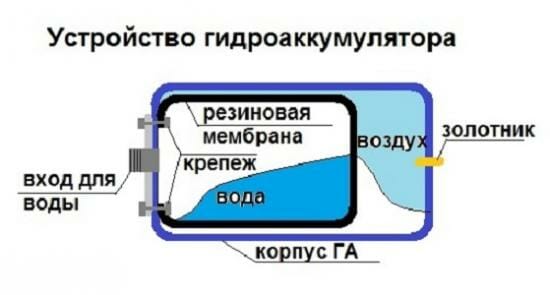

Устройство и принцип работы

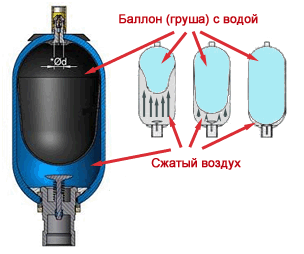

В сегменте насосного оборудования, комплектуемого гидроаккумуляторами, лидируют закрытые модели мембранного типа с двумя рабочими камерами – водной и воздушной. По факту запуска насоса водная камера заполняется водой, одновременно вытесняя воздух из воздушной и уменьшая ее объем. Чем меньше объем воздушной камеры, тем выше давление в водной.
Автоматическое отключение насоса происходит сразу по факту достижения показателя давления граничной отметки при помощи реле давления. Агрегат включится для подкачки воды в водную камеру сразу, как только давление опустится ниже предусмотренного настройками системы минимума. Таким образом, в баке насосной станции всегда находится резерв воды, который при включении системы подается с заданным давлением в водопровод. Контролировать давление можно с помощью манометра, современные модели предусматривают широкий диапазон настройки рабочих режимов.
Основные составляющие бака насосной станции:
- устойчивый к механическому, температурному и коррозионному воздействию корпус с эпоксидным покрытием;
- уплотнительные кольца из резины в верхней части бака;
- ниппель и коннекторы, изготовленные из нержавеющей стали, в нижней части бака;
- полипропиленовый вкладыш;
- бутиловая мембрана.
Виды и отличия
Бак для насосной станции выпускается в 2-х основных модификациях:
- со сменной мембраной;
- со встроенной диафрагмой.
Укомплектованные сменной мембраной модели лояльнее к ремонту, так как в случае выхода из строя мембрана легко заменима. Деталь вынимается из устройства через предусмотренный конструкцией фланец. При работе с насосной станцией большого внутреннего объема, предварительно нужно проверить, не закреплена ли мембрана дополнительно к ниппелю для большей статичности соединений.
Гидроаккумулятор для насосной станции со сменной мембраной менее подвержен коррозии, в сравнении с аналогами, благодаря тому, что при заполнении бака водой она не контактирует с внутренней полостью конструкции. Модификация представлена вертикально и горизонтально ориентированными агрегатами различной вместимости.
Стационарная диафрагма в баке второго типа статична и не подлежит замене, крепление отличается жесткостью. Она делит внутренне пространства бака на 2 камеры (воздушную и водную), вода при этом контактирует с внутренней поверхностью агрегата. Давление в системе регулируется автоматическими настройками, баки представлены моделями горизонтальной и вертикальной ориентации.
Бак насосной станции – основные характеристики
Современные производители предлагают широкий выбор оборудования для комплектации инженерных сетей и насосного оборудования.
При выборе модели гидроаккумулятора ключевой характеристикой является внутренний объем – он определяется путем анализа нескольких факторов:
- количество пользователей водопроводной системы и ее протяженность;
- число точек подключения водозаборных элементов – кранов в ванных и раковинах, унитазов, душевых, стиральных и посудомоечных машин, бойлеров;
- вероятность одновременного расхода воды несколькими водозаборными элементами;
- предельное количество цикличного запуска и остановки работы насосной станции в течение часа.
В среднем если количество потребителей составляет 3/8/10 и более человек при соответственной производительности насоса для воды 2/3,5/5 куб.м., оптимальный объем бака составляет 24/50/100-500 л.
Чем меньше полезный объем бака насосной станции, тем больше вероятность скачков в интенсивности напора и тем чаще насосная станция будет включаться автоматически.
Конструкция гидробака подразумевает возможность установки дополнительного резервуара для хранения воды – такие агрегаты устанавливаются в регионах с нестабильным водоснабжением, гостиничных и ресторанных комплексах, на производственных предприятиях.
В загородном, ресторанно-гостиничном домостроении и для оснащения небольших производственных площадок все чаще используется бак ATV 500 с автоматической насосной станцией JP 700PA-24L эта установка одновременно выполняет классическую функцию гидроаккумулятора и служит дополнительным резервуаром для хранения запаса воды. Модель 500 снабжена системой механической и автоматической регулировки рабочих параметров, при большом внутреннем объеме обладает компактными размерами, изготовлена из высококачественных и стойких к износу и коррозии материалов.
